El esquema y la máquina, por fin de acuerdo.

El esquema en 2D y la maqueta en 3D comparten la misma lista de piezas
Las longitudes de los cables se calculan a partir del trazado, no de una estimación
Biblioteca de símbolos y componentes de distintos fabricantes lista para usar

★ 4,9/5Más de 1 500 clientes#1, distribuidor global de soluciones en la nube de Dassault Systèmes 2025-2026

La solución Electrical

Un único proyecto para la parte eléctrica y la mecánica

El esquema alimenta el trazado 3D, y el trazado devuelve las longitudes reales al esquema. Los componentes, las referencias y los terminales solo se introducen una vez.
Se acabaron las discrepancias entre el esquema y el armario
2D ↔ 3D
un cambio en un lado se nota en el otro
Listas de piezas, borniers e informes generados
Automático
esquemas de cableado y listas de cables actualizadas
Del esquema al arnés, sin tener que volver a introducir los datos
Lo que dibuja el electricista es lo que instala el montador: mismas referencias, mismas secciones, mismas longitudes.
Electrical
Esquema 2D multifilar y unifilar
Biblioteca de símbolos y componentes
Trazado 3D de cables y mazos de cables
Regletas de bornes, listas de materiales e informes

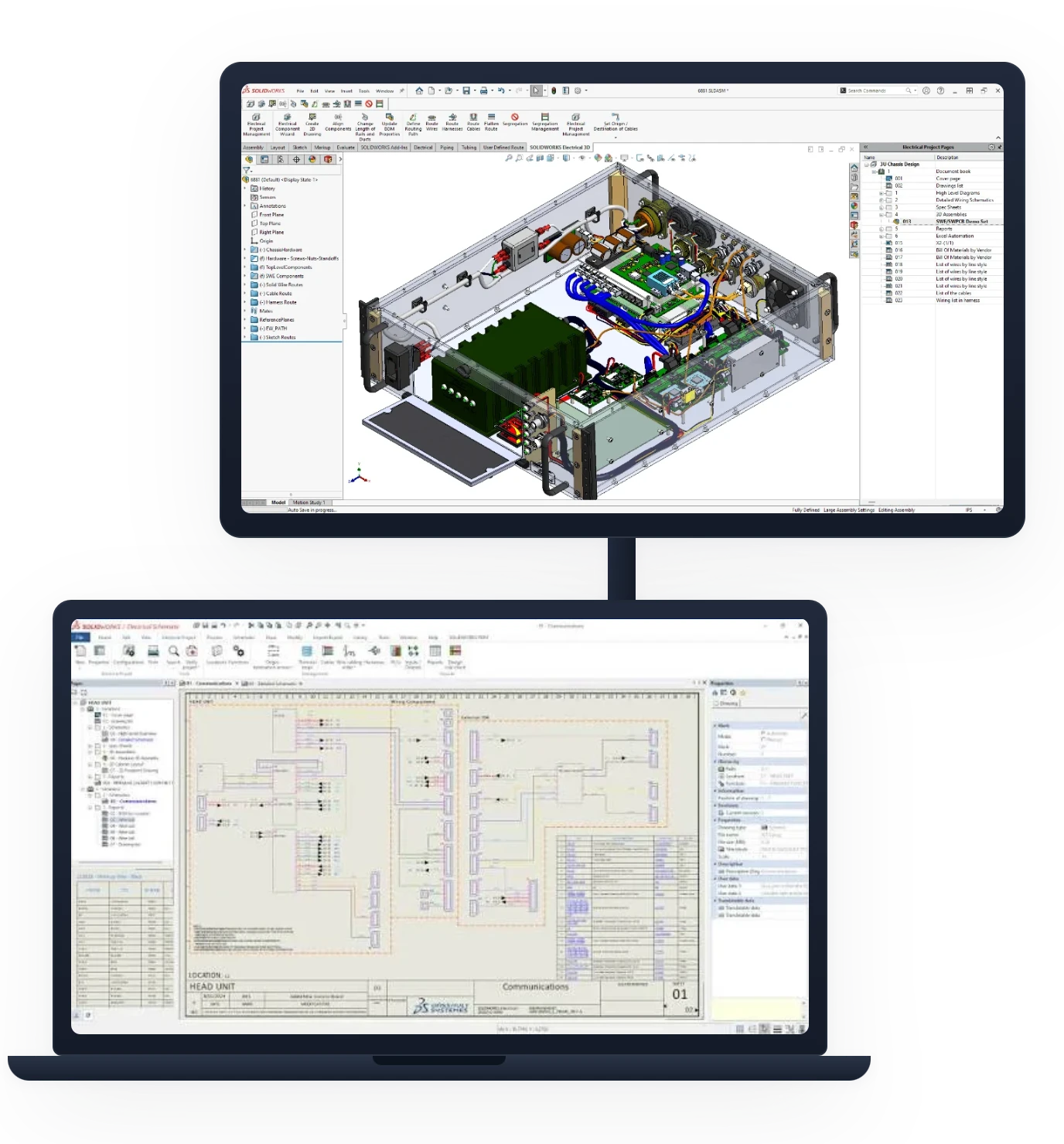

SOLIDWORKS Electrical, esquemas y trazado de cables en 3D
IA nativa · Dassault Systèmes

La IA que revisa tus esquemas

Encontrar el componente adecuado en la biblioteca, detectar una referencia duplicada o un cable sin destino, reutilizar un bloque de esquema ya validado: el asistente trabaja en tu proyecto y en tus bibliotecas.
Búsqueda de componentesComprobación de las marcas y los hilosReutilización de bloques validados
Las versiones

Tres formas de trabajar con la electricidad

El esquema individual en el puesto de trabajo, el esquema compartido entre varios usuarios o el esquema vinculado al modelo 3D para trazar el recorrido de los mazos de cables. El proyecto sigue siendo el mismo de un nivel a otro.

SOLIDWORKS Electrical Schematic · Versión de escritorio

SOLIDWORKS Electrical Schematic
Escritorio
El esquema del puesto
El esquema completo para un electricista que trabaja por su cuenta en sus proyectos.
Esquema en 2D
Biblioteca de símbolos
Informes y listas de materiales generados
Ver la ficha del producto →

SOLIDWORKS Electrical Schematic · 3DEXPERIENCE

SOLIDWORKS Electrical Schematic
3DEXPERIENCE
El esquema con varios participantes
El mismo modelo, pero compartible: varias personas trabajando en un proyecto y una licencia que se asigna al usuario.
Todo lo incluido en Schematic Desktop
Colaboración entre varios usuarios
Licencia compartible
Ver la ficha del producto →
El más completo

SOLIDWORKS Electrical 3D y Schematic · 3DEXPERIENCE

SOLIDWORKS Electrical 3D & Schematic
3DEXPERIENCE
El esquema y la maqueta
El trazado de los mazos de cables en el modelo 3D, con las longitudes reales de los cables.
Todo Schematic 3DEXPERIENCE
Arnés eléctrico 3D
Vínculo entre el esquema 2D y el 3D
Ver la ficha del producto →
Comparar las tres versiones +
Funcionalidad SOLIDWORKS Electrical SchematicEscritorio SOLIDWORKS Electrical Schematic3DEXPERIENCE SOLIDWORKS Electrical 3D & Schematic3DEXPERIENCE
Esquema en 2D
Biblioteca de símbolos
Generación de informes y listas de materiales
Colaboración entre varios usuarios·
Licencia compartible·
Arnés eléctrico 3D··
Vínculo entre el esquema 2D y el 3D··
Electrical 3D & Schematic requiere una licencia de SOLIDWORKS Design. Es ella quien lleva la maqueta en la que se han tendido los arneses.
Ver SOLIDWORKS Design →
¿Por qué Ohmycad

Un socio, una red, un apoyo

Ohmycad, pionera en las soluciones de Dassault Systèmes, hace que SOLIDWORKS, CATIA y Outscale sean accesibles y fáciles de usar.

1 500+
clientes atendidos
#1
Distribuidor global de soluciones en la nube de Dassault Systèmes 2025-2026
600+
empresas a las que da seguimiento Ohmycare
4,9/5
según 300 opiniones verificadas de Google
Accesibilidad
Un socio que te conoce
Una red de socios locales, Ohmycad Solution Partner y Expert Partner, totalmente dedicados a las soluciones de Dassault Systèmes.
Agilidad
Un modelo que se adapta a tu actividad
Nuestras ofertas se adaptan a tus necesidades: empiezas con lo que necesitas y amplías cuando tu actividad lo requiera. Sin exceso de equipamiento.
Experiencia del cliente
Un ingeniero dedicado a su equipo
Un ingeniero especializado y certificado te acompañará a lo largo del tiempo para que puedas aprovechar al 100 % el valor de tus licencias, sin que surja ningún obstáculo.
Experiencia
El experto adecuado, en el momento adecuado
Una red internacional de expertos certificados: la mejor experiencia en todos los temas que te interesan, cuando la necesites.
Confían en nosotrosAcusurgicalAispridBiossunCalomatecEfficient Hydrogen MotorsMcKay BrothersPonticelli HermanosAerix Systems
Opiniones de los clientes

Ellos lo explican mejor que nosotros

Boutros GHANNAM Hace 3 meses

El equipo de OhMyCAD me ha estado brindando soporte con SolidWorks durante más de un año, y su servicio es impecable. Siempre están disponibles, responden con gran rapidez y demuestran una gran flexibilidad ante imprevistos. Un socio confiable en el que se puede confiar.

Suriya Chantharath Hace 6 meses

Excelente equipo formado por Mehdi y David. Pudieron resolver remotamente mis problemas con Solidworks y, lo más importante, me hicieron seguimiento los días posteriores para asegurarse de que todo funcionara correctamente. ¡Muchísimas gracias!

YANN AMARRE Hace 8 meses

Mis interacciones con el equipo de Ohmycad siempre han sido fructíferas y profesionales. Inicialmente, Kilian, luego Céline y, más recientemente, Alan, siempre han sido invaluables y corteses, brindándome el soporte perfecto que esperaba. Todo se resuelve siempre con rapidez, diligencia y competencia. Debo admitir que este soporte es muy conveniente para usuarios como yo, que no siempre estamos frente a una pantalla para explorar a fondo las capacidades de SolidWorks. Sinceramente, un equipo dinámico, altamente profesional y agradable. No tengo ganas de buscar otro lugar. Noel

Ludovic Roth Hace 8 meses

Uso SolidWorks a diario y OhMyCAD gestiona mi licencia a la perfección. El equipo está disponible, es fácil contactar con ellos y responde rápidamente a cualquier problema. El soporte es excelente. ¡Los recomiendo ampliamente!

Boutros GHANNAM Hace 3 meses

El equipo de OhMyCAD me ha estado brindando soporte con SolidWorks durante más de un año, y su servicio es impecable. Siempre están disponibles, responden con gran rapidez y demuestran una gran flexibilidad ante imprevistos. Un socio confiable en el que se puede confiar.

Suriya Chantharath Hace 6 meses

Excelente equipo formado por Mehdi y David. Pudieron resolver remotamente mis problemas con Solidworks y, lo más importante, me hicieron seguimiento los días posteriores para asegurarse de que todo funcionara correctamente. ¡Muchísimas gracias!

YANN AMARRE Hace 8 meses

Mis interacciones con el equipo de Ohmycad siempre han sido fructíferas y profesionales. Inicialmente, Kilian, luego Céline y, más recientemente, Alan, siempre han sido invaluables y corteses, brindándome el soporte perfecto que esperaba. Todo se resuelve siempre con rapidez, diligencia y competencia. Debo admitir que este soporte es muy conveniente para usuarios como yo, que no siempre estamos frente a una pantalla para explorar a fondo las capacidades de SolidWorks. Sinceramente, un equipo dinámico, altamente profesional y agradable. No tengo ganas de buscar otro lugar. Noel

Ludovic Roth Hace 8 meses

Uso SolidWorks a diario y OhMyCAD gestiona mi licencia a la perfección. El equipo está disponible, es fácil contactar con ellos y responde rápidamente a cualquier problema. El soporte es excelente. ¡Los recomiendo ampliamente!

Boutros GHANNAM Hace 3 meses

El equipo de OhMyCAD me ha estado brindando soporte con SolidWorks durante más de un año, y su servicio es impecable. Siempre están disponibles, responden con gran rapidez y demuestran una gran flexibilidad ante imprevistos. Un socio confiable en el que se puede confiar.

Suriya Chantharath Hace 6 meses

Excelente equipo formado por Mehdi y David. Pudieron resolver remotamente mis problemas con Solidworks y, lo más importante, me hicieron seguimiento los días posteriores para asegurarse de que todo funcionara correctamente. ¡Muchísimas gracias!

YANN AMARRE Hace 8 meses

Mis interacciones con el equipo de Ohmycad siempre han sido fructíferas y profesionales. Inicialmente, Kilian, luego Céline y, más recientemente, Alan, siempre han sido invaluables y corteses, brindándome el soporte perfecto que esperaba. Todo se resuelve siempre con rapidez, diligencia y competencia. Debo admitir que este soporte es muy conveniente para usuarios como yo, que no siempre estamos frente a una pantalla para explorar a fondo las capacidades de SolidWorks. Sinceramente, un equipo dinámico, altamente profesional y agradable. No tengo ganas de buscar otro lugar. Noel

Ludovic Roth Hace 8 meses

Uso SolidWorks a diario y OhMyCAD gestiona mi licencia a la perfección. El equipo está disponible, es fácil contactar con ellos y responde rápidamente a cualquier problema. El soporte es excelente. ¡Los recomiendo ampliamente!

Boutros GHANNAM Hace 3 meses

El equipo de OhMyCAD me ha estado brindando soporte con SolidWorks durante más de un año, y su servicio es impecable. Siempre están disponibles, responden con gran rapidez y demuestran una gran flexibilidad ante imprevistos. Un socio confiable en el que se puede confiar.

Suriya Chantharath Hace 6 meses

Excelente equipo formado por Mehdi y David. Pudieron resolver remotamente mis problemas con Solidworks y, lo más importante, me hicieron seguimiento los días posteriores para asegurarse de que todo funcionara correctamente. ¡Muchísimas gracias!

YANN AMARRE Hace 8 meses

Mis interacciones con el equipo de Ohmycad siempre han sido fructíferas y profesionales. Inicialmente, Kilian, luego Céline y, más recientemente, Alan, siempre han sido invaluables y corteses, brindándome el soporte perfecto que esperaba. Todo se resuelve siempre con rapidez, diligencia y competencia. Debo admitir que este soporte es muy conveniente para usuarios como yo, que no siempre estamos frente a una pantalla para explorar a fondo las capacidades de SolidWorks. Sinceramente, un equipo dinámico, altamente profesional y agradable. No tengo ganas de buscar otro lugar. Noel

Ludovic Roth Hace 8 meses

Uso SolidWorks a diario y OhMyCAD gestiona mi licencia a la perfección. El equipo está disponible, es fácil contactar con ellos y responde rápidamente a cualquier problema. El soporte es excelente. ¡Los recomiendo ampliamente!

Profundizar en el tema

Amplía la gama eléctrica con el resto de la plataforma

El proyecto eléctrico se desarrolla en el mismo entorno que el diseño mecánico, la simulación y la gestión de datos.
Preguntas frecuentes

Preguntas frecuentes sobre SOLIDWORKS Electrical

¿Es necesario tener SOLIDWORKS para utilizar Electrical?
No para el esquema: Electrical Schematic se puede utilizar de forma independiente, incluso en una empresa que no disponga de CAD mecánico. Sin embargo, el trazado 3D de los mazos de cables se basa en el modelo, por lo que Electrical 3D & Schematic requiere una licencia de SOLIDWORKS Design.
¿Se pueden recuperar nuestras bibliotecas y nuestros símbolos propios?+
Sí. Las bibliotecas de símbolos, los componentes de los fabricantes y las plantillas de planos se transfieren, y Ohmycad se encarga de la migración desde tus herramientas actuales (AutoCAD Electrical, See Electrical o bloques DWG propios).
¿En qué se diferencian la versión Desktop y la versión 3DEXPERIENCE?+
El contenido del esquema es el mismo. La versión 3DEXPERIENCE permite el trabajo colaborativo en un mismo proyecto y ofrece una licencia que se asigna al usuario en lugar de al puesto de trabajo.
¿Son fiables las longitudes de los cables?+
Provienen del trazado realizado en el modelo 3D, no de una estimación: incluyen los recorridos reales, los radios de curvatura y los pasajes. Eso es lo que permite ahorrar tiempo a la hora de realizar el cableado.
¿Se pueden generar los planos de los armarios y las regletas de bornes?+
Sí: la disposición de los armarios, las regletas de bornes, las listas de cables y las listas de materiales se generan a partir del proyecto y se actualizan junto con él.
¿Cuánto cuesta SOLIDWORKS Electrical?+
Las tres versiones se contratan mediante suscripción, por usuario. Ohmycad elabora un presupuesto en función del número de electricistas, la versión elegida y las licencias de SOLIDWORKS ya disponibles.
