TL;DR:
- Oppervlaktemodellering betreft zowel de luchtvaart als productdesign en vereist beheersing van de continuïteit van oppervlakken. Het biedt essentiële esthetische precisie voor veeleisende toepassingen zoals de automobielindustrie, luchtvaart of ergonomie, en is tegelijkertijd een strategisch onderscheidend hefboomeffect. Het gebruik van gespecialiseerde tools zoals CATIA, Alias of Rhino maakt het mogelijk om hoge kwaliteitsniveaus te bereiken die onmisbaar zijn om de maakbaarheid en de uiteindelijke esthetiek te garanderen.
Veel ingenieurs denken dat oppervlaktemodellering alleen industrieel ontwerpers of carrosseriebouwers in de auto-industrie aangaat. Toch, als u werkt aan onderdelen met vrije geometrieën, luchtvaartrompen of zelfs medische apparatuur, heeft u al te maken met oppervlakteproblematieken zonder dit altijd zo te benoemen. Deze gids biedt u een helder en operationeel beeld van wat oppervlaktemodellering werkelijk is, waarom het zich opdringt in complexe projecten en hoe u het effectief kunt benaderen met moderne CAD-tools, met name SOLIDWORKS en CATIA.
Inhoudsopgave
- Definitie en principes van oppervlaktemodellering
- Gebruikscases en voordelen voor de industrie
- Tools, methoden en toonaangevende software
- Best practices en valkuilen om te vermijden bij oppervlaktemodellering
- Waarom oppervlaktemodellering een hefboom voor differentiatie blijft in geavanceerd ontwerp
- Ga aan de slag met onze geavanceerde CAD-oplossingen
- Veelgestelde vragen over oppervlaktemodellering
Kernpunten
| Punt | Details |
|---|---|
| Conceptuele basis | Oppervlaktemodellering maakt het mogelijk om complexe vormen te creëren op basis van vrije oppervlakken in CAD. |
| Voordelen voor de industrie | Projecten waarbij esthetiek of aerodynamica essentieel zijn, vereisen deze oppervlaktebenadering. |
| Succesfactoren | Het beheersen van geometrische continuïteit en het gebruik van geschikte tools garandeert de kwaliteit van het eindresultaat. |
| Selectie van tools | Het kiezen van de juiste software op basis van complexiteit en industrie optimaliseert het ontwerpproces. |
| Concurrentievoordeel behalen | Beheersing van oppervlaktemodellering onderscheidt innovatieve ontwerpbureaus duurzaam van concurrenten. |
Definitie en principes van oppervlaktemodellering
Oppervlaktemodellering is gebaseerd op het construeren van vormen op basis van vrije oppervlakken, dat wil zeggen geometrieën die geen gesloten volume definiëren, maar een driedimensionale omhulling die met precisie wordt gecontroleerd. In tegenstelling tot volumemodellering, die uitgaat van een gesloten volume en dit wijzigt door Booleaanse bewerkingen, bouwt oppervlaktemodellering de vorm "van buiten naar binnen". Men genereert vlakken, verbindt ze en controleert ze punt voor punt.
Deze benadering is onmisbaar zodra de vorm net zo belangrijk is als de functie. Hier zijn de fundamentele verschillen tussen de twee benaderingen:
| Criterium | Volumemodellering | Oppervlaktemodellering |
|---|---|---|
| Uitgangspunt | Gesloten volume | Vrije oppervlakken |
| Vormflexibiliteit | Beperkt tot basisvormen | Zeer hoog (NURBS, Bézier) |
| Esthetische controle | Laag tot gemiddeld | Zeer nauwkeurig |
| Hoofddomein | Standaard mechanische onderdelen | Carrosserieën, rompen, design |
| Kwaliteitsanalyse | Maattoleranties | Krommingscontinuïteit, raaklijn |
| Compatibiliteit | Direct met CAM | Vereist vaak conversie |
De efficiënte methoden voor 3D-modellering dekken beide benaderingen, maar oppervlaktemodellering vereist specifieke expertise op het gebied van geometrische kwaliteit. In het bijzonder is de centrale uitdaging het beheersen van de continuïteitsniveaus:
- Continuïteit G0: eenvoudig contact tussen oppervlakken, zonder vloeiende overgang
- Continuïteit G1: raaklijn, de oppervlakken komen samen zonder zichtbare hoek
- Continuïteit G2: identieke kromming aan weerszijden van de overgang, criterium vereist voor "Class A"-oppervlakken
- Continuïteit G3: continue krommingsvariatie, gebruikt in de meest veeleisende projecten
Parametrische CAD vergemakkelijkt het beheer van deze niveaus door elk oppervlak te koppelen aan aanpasbare parameters. De uitdaging van geometrische continuïteit, of het nu gaat om kromming of raaklijn, is centraal in "free-form"- en "Class A"-omgevingen. Zonder deze beheersing kan zelfs een mooie vorm op het scherm catastrofaal blijken te zijn bij het gereedschap of de uiteindelijke weergave.
Gebruikscases en voordelen voor de industrie
Na het leggen van de basis, laten we in de praktijk bekijken waar en hoe oppervlaktemodellering echt het verschil maakt in de industrie. Het is onmisbaar in drie grote domeinen:
De automobielindustrie: de carrosserie van een voertuig concentreert gelijktijdige eisen van aerodynamica, merkdesign en maakbaarheid. Een slechte oppervlaktecontinuïteit is onmiddellijk zichtbaar onder strijklicht of na het lakken. De afwerking van autolak onthult genadeloos oppervlaktedefecten die het digitale model liet passeren. Een slecht aangesloten vleugel op een motorkap, zelfs met 0,1 mm, is met het blote oog zichtbaar.
De luchtvaart: vliegtuigrompen combineren kritieke aerodynamische beperkingen met strakke toleranties. Een bult of een verkeerde oppervlakteovergang wijzigt de luchtstroom en kan de prestaties of certificering beïnvloeden.
Productdesign: helmen, horloges, verbonden objecten, medische apparaten. Deze producten vereisen onberispelijke oppervlakken om ergonomische, esthetische en soms regelgevende redenen.

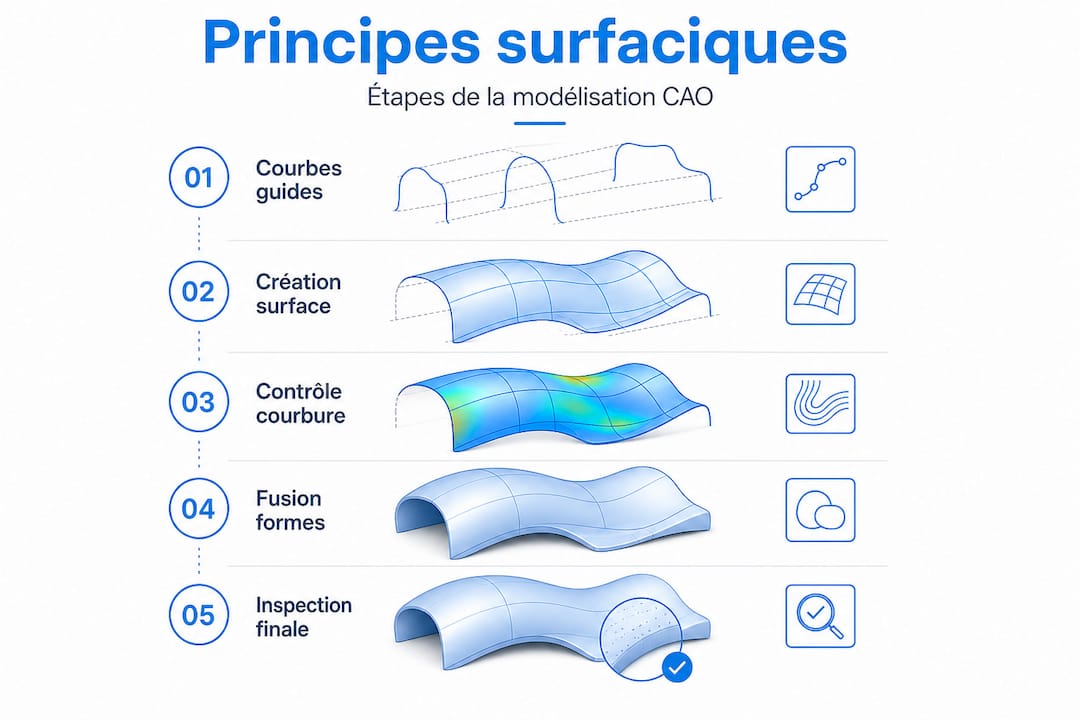

Hier zijn de belangrijkste stappen om een project in oppervlaktemodellering te starten:
- Definieer de vormintentie: 2D-schetsen, fysieke maquettes of 3D-scangegevens dienen als initiële referentie.
- Construeer de leidende krommen: NURBS-krommen (Non-Uniform Rational B-Spline) leiden de creatie van de eerste vlakken.
- Genereer de primaire oppervlakken: elk hoofdvlak wordt individueel gecreëerd, met een minimum aan controlepunten.
- Verbind de oppervlakken: de overgangen worden zorgvuldig behandeld om de vereiste continuïteit te respecteren (G1 minimum, G2 ideaal).
- Analyseer de kwaliteit: zebra-, krommings- en isofoottools om defecten te visualiseren en te corrigeren.
- Valideer en converteer: conversie naar volume of export naar CAM volgens de productiebehoeften.
Een efficiënte modelleringsworkflow integreert deze stappen op iteratieve wijze, omdat aanpassingen onvermijdelijk zijn. De autoprojecten op 3DEXPERIENCE illustreren perfect hoe deze iteratie op industriële schaal wordt beheerd, met multidisciplinaire teams die oppervlakken in realtime delen en valideren.
"De kwaliteit van een oppervlak wordt niet alleen beoordeeld op basis van de geometrie, maar op de manier waarop het licht erdoorheen gaat. Een defect dat onzichtbaar is in draadweergave wordt duidelijk onder strijklicht of in een zebra-analyse."
De krommings- en zebra-analyse maakt het mogelijk om visuele continuïteitsdefecten en "highlight flow" te voorkomen die de dimensionale meetinstrumenten niet detecteren.
Pro-tip: anticipeer op risicogebieden vanaf de ontwerpfase van de leidende krommen. Sterverbindingen (drie oppervlakken die samenkomen in één punt) zijn de klassieke valkuilen: reduceer ze tot een minimum en behandel ze als laatste, nadat alle aangrenzende oppervlakken zijn gestabiliseerd.
Tools, methoden en toonaangevende software
Het begrijpen van de gebruikscases leidt natuurlijk tot interesse in de tools en methoden die geschikt zijn om uit te blinken in oppervlaktemodellering. De markt biedt verschillende oplossingen, elk gepositioneerd in een specifiek segment.
| Software | Oppervlaktespecialiteit | Doelsector | Complexiteitsniveau |
|---|---|---|---|
| CATIA | Class A, complexe oppervlakken | Automobiel, luchtvaart | Zeer hoog |
| SOLIDWORKS | Hybride volume/oppervlakken | KMO’s, productdesign | Gemiddeld tot hoog |
| Alias (Autodesk) | Industrieel design Class A | Automobiel, design | Zeer hoog |
| Rhino 3D | Free-form, snelle prototyping | Design, juwelen, architectuur | Gemiddeld |
| ICEM Surf | Pure Class A, gereedschap | Premium automobiel | Expert |
De selectiecriteria zijnafhankelijk van verschillende factoren:
- De doelsector: de premium automobielindustrie vereist CATIA of Alias voor Class A-oppervlakken; een KMO in productdesign zal vaak goed bediend worden door SOLIDWORKS of Rhino.
- Het budget: CATIA-licenties vertegenwoordigen een aanzienlijke investering, gerechtvaardigd door projecten met hoge toegevoegde waarde.
- De complexiteit van de vormen: voor zeer vrije geometrieën bieden NURBS-tools en Bézier-patches de nodige flexibiliteit die volumemodelleerders niet kunnen bereiken.
- De integratie in een bestaand ecosysteem: als uw ontwerpbureau al met SOLIDWORKS werkt, bieden de geïntegreerde oppervlaktemodules een echte tijdwinst zonder van omgeving te veranderen.
Om verder te gaan met rendering en visualisatie spelen de types 3D-visualisatie een belangrijke rol bij het valideren van oppervlakken vóór productie. En voor grootschalige industriële projecten blijft CATIA voor industriële projecten de onbetwiste referentie, met name dankzij de modules die zijn gewijd aan het beheer van continuïteiten en de analyse van oppervlaktekwaliteit.
Vanuit methodologisch oogpunt structureren drie benaderingen de oppervlaktepraktijk:
- NURBS: de basis van bijna alle moderne software, die nauwkeurige controle van de kromming biedt via gewogen controlepunten.
- Bézier-patches: ideaal voor lokale vormen, gemakkelijk te beheersen voor nauwkeurige overgangen.
- Oppervlakteonderverdeling: steeds populairder in creatief design, maakt natuurlijke organische vormen mogelijk maar vereist retopologie voor productie.
Best practices en valkuilen om te vermijden bij oppervlaktemodellering
Uitrusten met de juiste software is niet voldoende: laten we de praktijken en onmisbare reflexen illustreren om elk oppervlakteproject te laten slagen. De duurste fouten in oppervlaktemodellering zijn niet de grove vormfouten, maar de subtiele continuïteitsdefecten die zich pas openbaren in de fabricage- of renderingfase.
Hier is een reeks best practices om te systematiseren:
- Controleer de continuïteit vanaf de constructie van de krommen: voordat u zelfs maar oppervlakken creëert, controleer of uw leidende krommen de vereiste continuïteitsniveaus respecteren. Een slecht verbonden kromme genereert een onherstelbaar oppervlak.
- Beperk het aantal controlepunten: de verleiding is groot om punten te vermenigvuldigen om de vorm te "verfijnen", maar dit creëert oppervlakken die moeilijk te analyseren en te verbinden zijn. Minder punten, meer controle.
- Bouw in logische volgorde: eerst primaire oppervlakken, daarna secundaire overgangen, complexe verbindingen als laatste. Begin nooit met de moeilijke gebieden.
- Gebruik systematisch analysetools: geometrische continuïteit en zebra-analyse zijn cruciaal om grote defecten te voorkomen die onopgemerkt zouden blijven tot de fabricage.
- Documenteer de vormintentie: annoteer uw modellen met de vereiste continuïteitsniveaus bij elke overgang. Dit voorkomt misverstanden tijdens ontwerpbeoordelingen.
- Valideer onder reële omstandigheden: importeer uw model in een rendering-engine of gebruik virtuele studiobelichting om visuele onvolkomenheden te identificeren die de analytische tools zouden hebben gemist.
Voor het beheer van complexe SOLIDWORKS-assemblages vereist de integratie van oppervlakken in een assemblagecontext bijzondere aandacht voor referenties en geometrische beperkingen. Een slecht gerefereerd oppervlak kan zeer moeilijk te diagnosticeren conflicten stroomafwaarts creëren.
De klassieke valkuilen om te vermijden:
- Sterverbindingen: vermijd dat drie of meer oppervlakken precies op hetzelfde punt samenkomen. Verplaats de verbindingen lichtjes om binaire overgangen te creëren die gemakkelijker te controleren zijn.
- Overmodellering: alles in één enkel oppervlak willen modelleren is contraproductief. Verdeel complexe vormen in eenvoudigere patches die beter te controleren zijn.
- Het vergeten van de maakbaarheid: een perfect oppervlak in CAD kan onmogelijk te ontvormen of te bewerken zijn. Raadpleeg de gereedschapsingenieur vanaf de oppervlaktefase.
Pro-tip: test uw oppervlakken systematisch met ten minste drie verschillende inspectiemethoden: isofootanalyse (lichtlijnen), zebra-analyse (gereflecteerde strepen) en krommingsanalyse (chromatische cartografie). Elk onthult een ander type defect, en hun combinatie geeft u een volledig beeld van de geometrische kwaliteit.
Waarom oppervlaktemodellering een hefboom voor differentiatie blijft in geavanceerd ontwerp
Hier is een realiteit die weinig artikelen openlijk vermelden: beheersing van oppervlaktemodellering is niet alleen een technische vaardigheid, het is een strategisch concurrentievoordeel. In een context waarin veel projecten worden uitbesteed of geautomatiseerd, vertegenwoordigt het vermogen om Class A-oppervlakken te ontwerpen en te valideren een zeldzame waarde op de markt.
Wij observeren, in onze begeleiding van ontwerpbureaus en industriële KMO’s, dat teams die investeren in oppervlaktetraining aan geloofwaardigheid winnen bij hun opdrachtgevers. Een proper oppervlaktemodel, goed gedocumenteerd, met expliciet gecontroleerde continuïteitsniveaus, wekt vertrouwen. Het vermindert de heen-en-weer bewegingen in de validatiefase en versnelt de productie.
Maar naast operationele efficiëntie maakt oppervlaktemodellering het mogelijk om dimensies te integreren die volumemodellering vaak negeert: gebruikerservaring, merkidentiteit, functionele aerodynamica. De vorm van een product communiceert net zoveel als zijn kleur of naam. Een ergonomische handgreep, een autovleugel met perfecte reflecties, een elektronische behuizing waarvan de randen verdwijnen in de hand: dit alles wordt gebouwd in oppervlaktemodellering, en het is zichtbaar.
De gangbare opvatting wil dat deze zorgen voorbehouden zijn aan grote groepen met toegewijde teams. Onze overtuiging is anders. Zelfs een startup of KMO die een nicheproduct ontwerpt, kan zich radicaal onderscheiden door te investeren in oppervlaktekwaliteit. De tools bestaan, de trainingen zijn toegankelijk en de moderne 3D-modelleringsmethoden maken het mogelijk om een Class A-niveau te bereiken zonder zware infrastructuur.
De uitdaging is om niet te wachten tot de concurrentie u deze competentieverhoging oplegt. Investeren in voortdurende training op de meest geavanceerde oppervlaktetools betekent uzelf de middelen geven om meer dan functionaliteit aan te bieden: een complete productervaring aan te bieden.
Ga aan de slag met onze geavanceerde CAD-oplossingen
U heeft nu een helder beeld van wat oppervlaktemodellering uw projecten kan brengen. De vraag is niet langer "waarom oppervlaktemodellering beheersen", maar "hoe concreet en snel vooruitgang boeken".
Bij ohmycad.com begeleiden wij ingenieurs en ontwerpbureaus bij de adoptie van de meest geschikte tools voor hun oppervlaktebehoeften. Of u nu toegang wilt tot CATIA 3DEXPERIENCE-oplossingen voor veeleisende Class A-projecten, uzelf wilt uitrusten met SOLIDWORKS-gecertificeerde hardware voor een geoptimaliseerde werkomgeving, of uw kennis wilt verdiepen met onze bronnen over geavanceerde 3D-modelleringsmethoden, ons team is er om u naar de meest relevante oplossing te leiden. Neem contact met ons op voor persoonlijke begeleiding.
Veelgestelde vragen over oppervlaktemodellering
Wat onderscheidt oppervlaktemodellering werkelijk van volumemodellering?
Oppervlaktemodellering bouwt complexe vormen op basis van vrije oppervlakken, terwijl volumemodellering werkt met gesloten volumes die geschikt zijn voor standaard mechanische onderdelen. Oppervlaktemodellering biedt veel fijnere controle over esthetiek en geometrische overgangen.
Waarom is krommingscontinuïteit zo cruciaal in oppervlaktemodellering?
Krommingscontinuïteit garandeert de afwezigheid van visuele breuken tussen oppervlakken, wat onmisbaar is voor de esthetiek en kwaliteit van hoogwaardige producten, met name in de automobielindustrie en juwelen. Zonder dit verschijnen defecten onmiddellijk onder strijklicht.
Welke sectoren gebruiken oppervlaktemodellering bij voorrang?
Oppervlaktemodellering is centraal in de automobielindustrie, luchtvaart, objectdesign en juwelen om complexe vormen te beheersen die functionele en esthetische eisen combineren.
Is volumemodelleringssoftware zoals SOLIDWORKS voldoende voor alle projecten?
Voor complexe en esthetische geometrieën zijn moderne analysetools en gespecialiseerde oppervlaktemodules onmisbaar als aanvulling op de standaard volumefunctionaliteiten. SOLIDWORKS integreert relevante oppervlaktecapaciteiten, maar Class A-projecten vereisen vaak CATIA of toegewijde tools.
