Introdução
A gestão das revisões é essencial para as empresas industriais. Por exemplo, uma empresa pode fabricar e vende a revisão A de uma peça, depois passa para a revisão B após alteração.
A plataforma 3DEXPERIENCE torna a gestão de revisões simples e eficiente.
Nota: As revisões só devem ser utilizadas para segue a história do desenho. Quando estiveres a trabalhar, deves sempre utiliza a última revisão. Se quiseres explorar diferentes ideias de design, deves utilizar a ramos de revisão.
Antes de começares a rever, familiariza-te com o conceito de maturidade.
Criando revisões no CATIA
1. Poupa no 3DEXPERIENCE
O Windows não está equipado com ferramentas de revisão de ficheiros CAD, pelo que estas só estão disponíveis quandosão guardadas no 3DEXPERIENCE.
2. Modifica o estado de maturidade

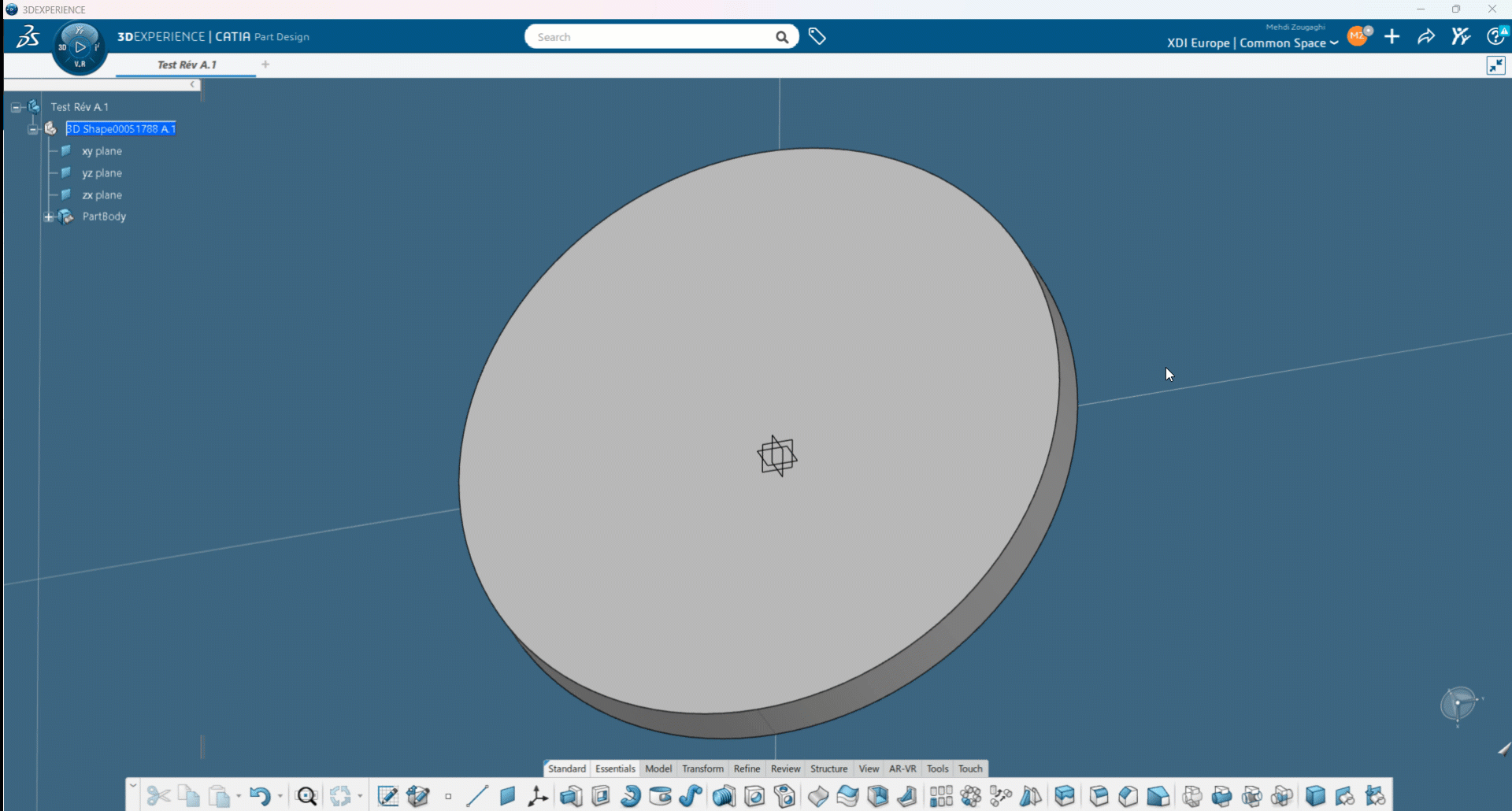

Podes alterar os prazos de vencimento diretamente através do registo com as opções :
Muda para"Freeze/Frozen" se quiseres criar uma revisão, mas esta ainda não foi publicada.
Muda para"Release/Released" se o teu ficheiro for fabricado e convertido (STEP, PDF…).
3. Modifica o desenho no CATIA
Podes começar imediatamente a fazer alterações no CATIA, na oficina da tua escolha (Part Design para uma peça, Assembly Design para uma montagem).
Quando tiveres feito as tuas alterações, podes guardá-las utilizando a opção "Guardar com opções".

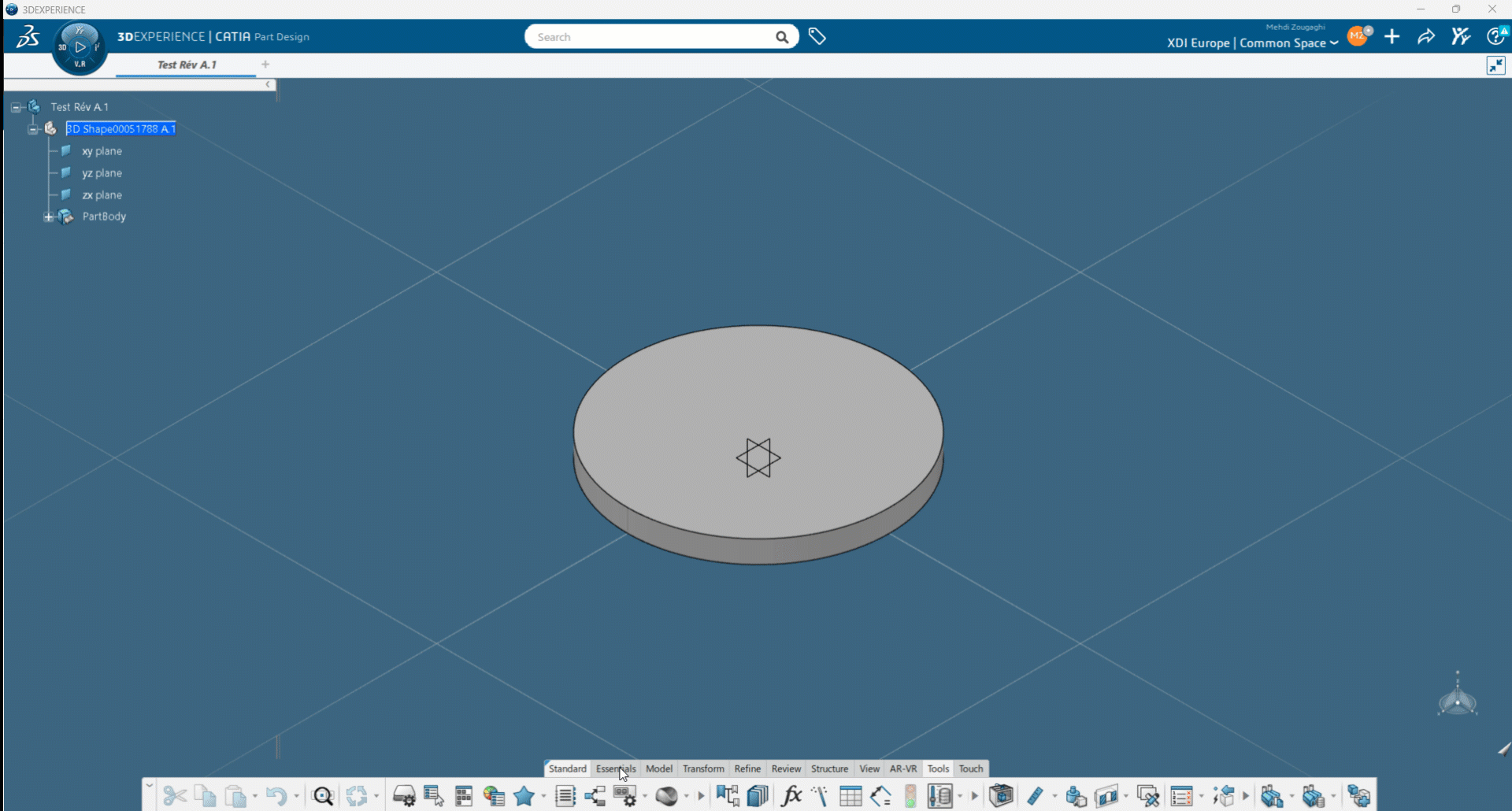

Uma revisão B.1 pode ser guardada com as seguintes alterações:
A revisão A.1 continua acessível, como é óbvio.
Dica: Para uma montagem, não é necessário criar uma nova revisão de TODOS os componentes; revê simplesmente os componentes que foram modificados. Os outros serão reutilizados.

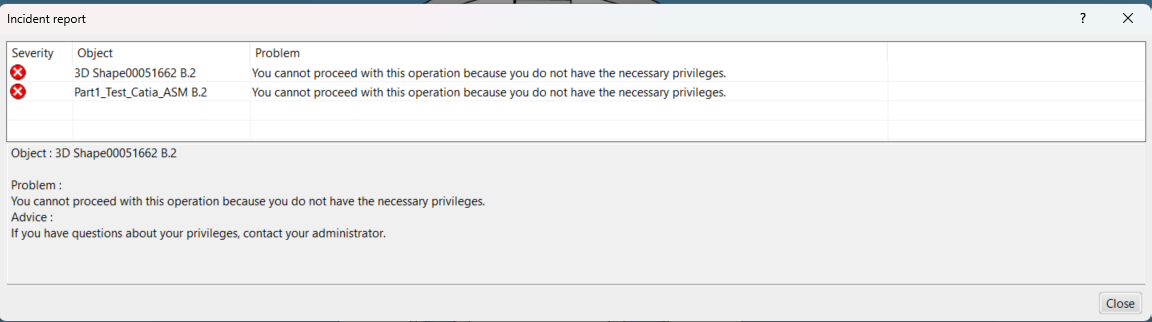

Se tentares guardar diretamente (sem opções), receberás a seguinte mensagem de erro:
Não precisas de entrar em pânico! Depois de fechares esta mensagem, voltarás automaticamente ao separador de cópia de segurança com opções.
Passo 3: Acesso a revisões anteriores
Para peças :

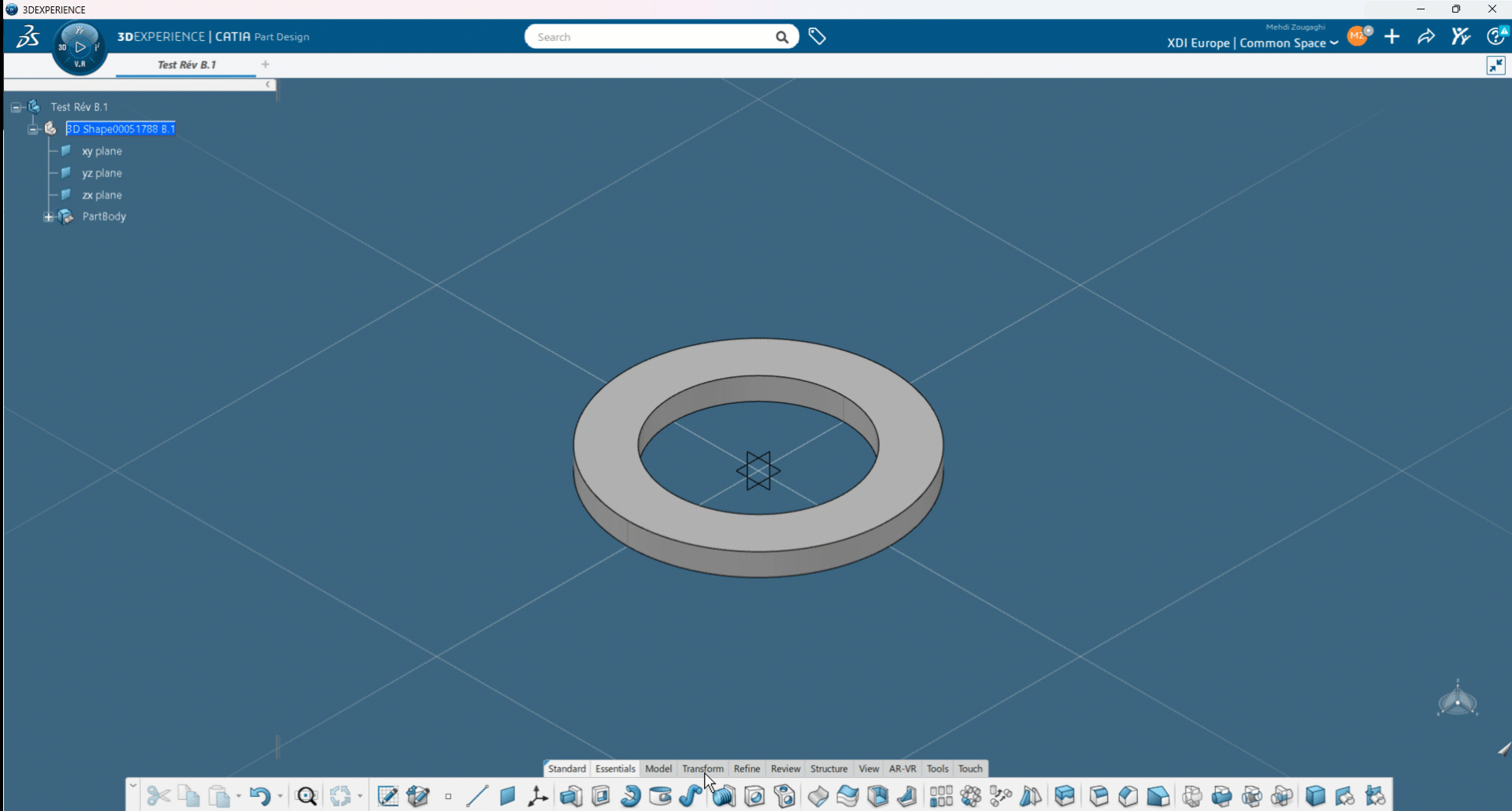

Para peças, a maneira mais fácil de ver todas as revisões e alternar entre elas é usar a ferramenta"Bookmarks" diretamente no CATIA clicando em ❌ ou ✔️:

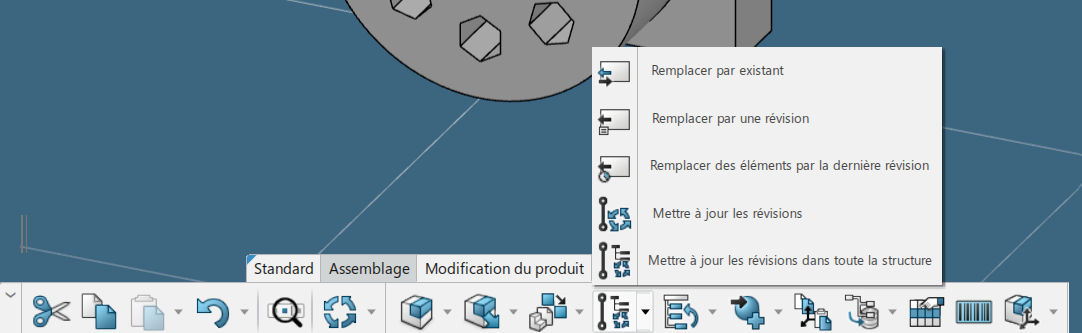

Para montagens, no separador Modificação do produto, é possível ir diretamente de uma revisão para outra para as peças da montagem:
A opção "Atualizar revisões em toda a estrutura" substitui todas as partes pela sua última revisão.

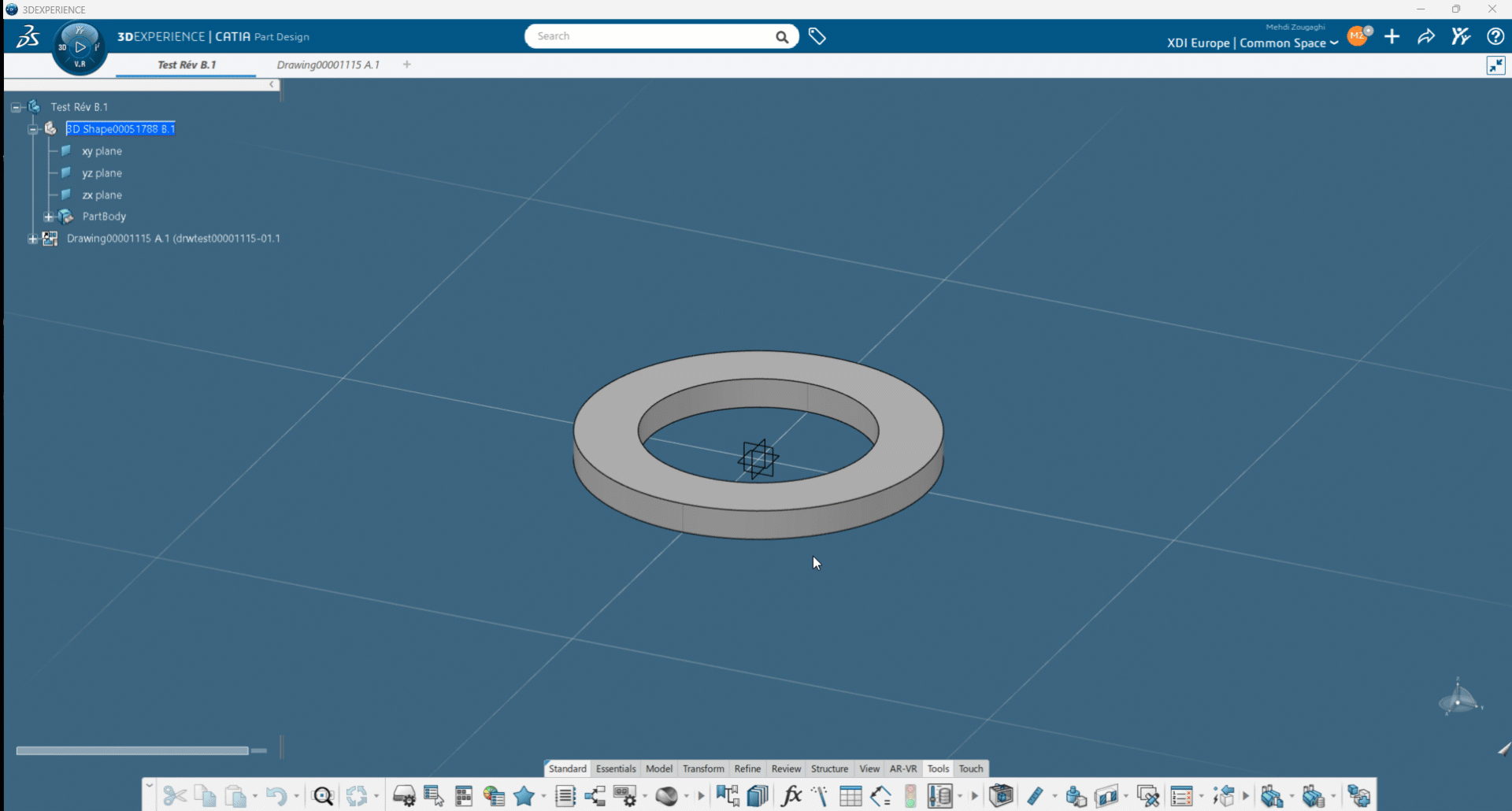

Revisão do Mise en plan
Os desenhos CATIA estão ligados às peças ou montagens que representam. Em outras palavras, alterar a maturidade ou a revisão de uma peça ou montagem resulta automaticamente na mesma alteração no desenho.
Esta ligação só é mantida com alterações de maturidade através do registo com opções. Se modificares a maturidade através do workshop de ciclo de vida colaborativo ou através de marcadores na plataforma, a modificação da maturidade não será propagada.
Mais informações - definições
Vai mais longe, personalizando as definições de acordo com o teu fluxo de trabalho: Gestão das definições de revisão.
Conclusão
Quer estejas a trabalhar sozinho ou como parte de uma grande equipa, as revisões ajudam-te a acompanhar os teus desenhos, o que enviaste aos teus fornecedores ou à tua impressora 3D.
Está integrado no CATIA e é o novo padrão para o desenho.
