4. Nomenclaturas - Gestión de listas de materiales

Definiciones - ¿Qué es la nomenclatura de un producto?

Una lista de materiales (LMat) es una lista de componentes o documentos que formarán tu producto.

Es una forma de ver un producto según el departamento de la empresa que lo esté viendo: la oficina de diseño, compras, el taller, etc. Por tanto, existen distintos tipos de listas de piezas.

Los principales tipos de lista de materiales son :

• cadBOM: la nomenclatura CAD, obtenida en SOLIDWORKS o CATIA
• eBOM: lista de materiales de ingeniería, nomenclatura de ingeniería o de compras
• mBOM: lista de materiales de fabricación, nomenclatura de fabricación

Esto es a menudo lo que se envía a un sistema ERP, en formato Excel o CSV.

Veamos cómo gestionar las distintas listas de materiales en 3DEXPERIENCE SOLIDWORKS y CATIA.

1. cadBOM: nomenclatura CAD

La oficina de diseño crea su montaje en SOLIDWORKS o CATIA y obtiene así el árbol de construcción CAD. Esto se conoce comúnmente como cadBOM.

Este cadBOM puede utilizarse como base de trabajo, pero sólo contiene lo que se ha «diseñado». Por tanto, habrá que enriquecerlo y reorganizarlo para que muestre todos los elementos necesarios para construir y utilizar este producto (como colas, grasas, etc.).

Esto permitirá una mejor gestión de las modificaciones y actualizaciones. Esta nomenclatura se convertirá en laeBOM (lista de materiales de ingeniería).

¿Cómo obtengo el cadBOM?

a. Desde SOLIDWORKS o CATIA

En general, el dibujo también se utiliza para visualizar la lista de materiales, y para extraerla como archivo CSV. Por tanto, puedes insertar una tabla en tu dibujo:

b. Desde Favoritos

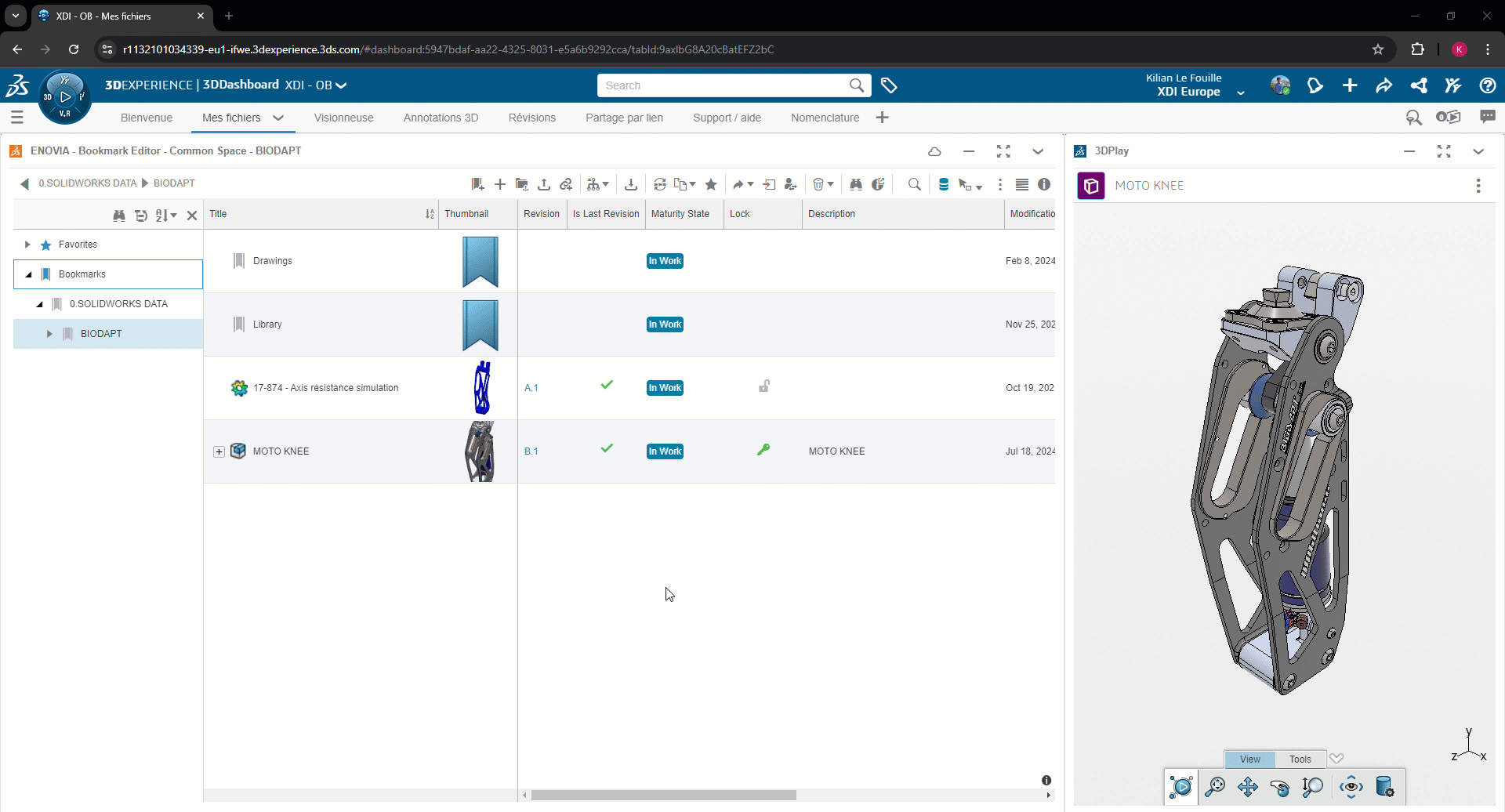

También puedes extraer un cadBOM sin utilizar software CAD, utilizando 3DEXPERIENCE. En la aplicación Editor de Marcadores, puedes extraer un archivo CSV de tu cadBOM.

Sin embargo, esta lista de materiales tendrá que modificarse para mostrar las cantidades.

2. eBOM, nomenclatura de ingeniería

La oficina de diseño es responsable de crear una eBOM que represente la composición final del producto, incluidos todos los componentes esenciales, como adhesivos, grasas, software, correas/cadenas/mangueras, etc.

Esta eBOM es esencial porque es la nomenclatura de referencia para el producto tal y como está diseñado.

Las distintas etapas, como la compra, la fabricación, el envío, el mantenimiento o el reacondicionamiento, requieren agrupaciones y ajustes específicos que se revelan en la lista de materiales electrónica.

¿Cómo consigo eBOM?

Requisito previo: necesitas el rol «Ingeniero de lanzamiento de productos (XEN-OC)», que no se incluye por defecto con SOLIDWORKS o CATIA.

a. Añade la aplicación a tu panel 3DEXPERIENCE

b. Añade el producto en cuestión

Tanto si el CAD está completo como si no, puedes empezar a trabajar en tu lista de materiales electrónica. Los cambios realizados en el CAD aparecerán automáticamente en la lista de materiales, permitiéndote definir tu producto sobre la marcha, para que puedas llegar al mercado más rápidamente.

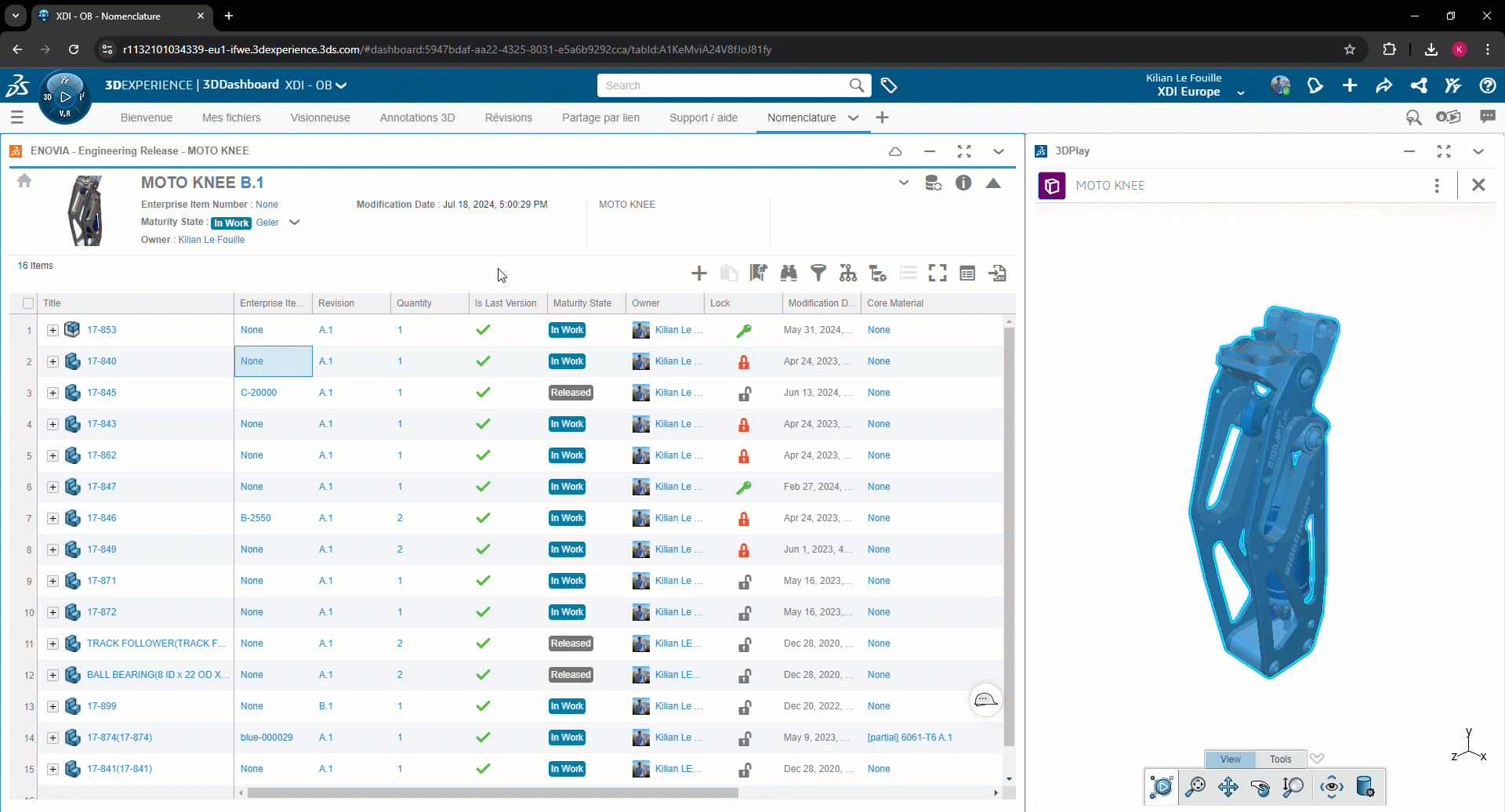

c. Añade / filtra / agrupa tu lista de materiales

El rol de gestión eBOM «Ingeniero de lanzamiento de productos» te permite :

• Accede a la lista de materiales sin software CAD: todo se hace a través de la interfaz web.
• Define la codificación de tus documentos
• Gestionar revisiones/cantidades/madurez: en curso/congelado/distribuido.
• Entender quién hace qué: sabes qué persona está trabajando en qué expediente
• Ordena, agrupa y visualiza según las propiedades que necesites: proveedor, código de proyecto, elemento de biblioteca, etc.
• Visualiza tus modelos 3D sin instalación
• Y por supuesto… Exporta en formato CSV (Excel)

¿Quieres hablar de tus necesidades?

3. mBOM, Lista de materiales de fabricación

Para la fabricación de un producto, es necesario estructurar la lista de materiales, teniendo en cuenta los lugares de producción, los métodos de suministro, el equipo de fabricación, los procesos de producción, etc.

Las listas de materiales de fabricación (mBOM ) desempeñan un papel crucial en este proceso. Utilizan la lista de materiales de referencia eBOM como punto de partida y la adaptan para cumplir las restricciones específicas de fabricación.

¿Cómo consigo mBOM?

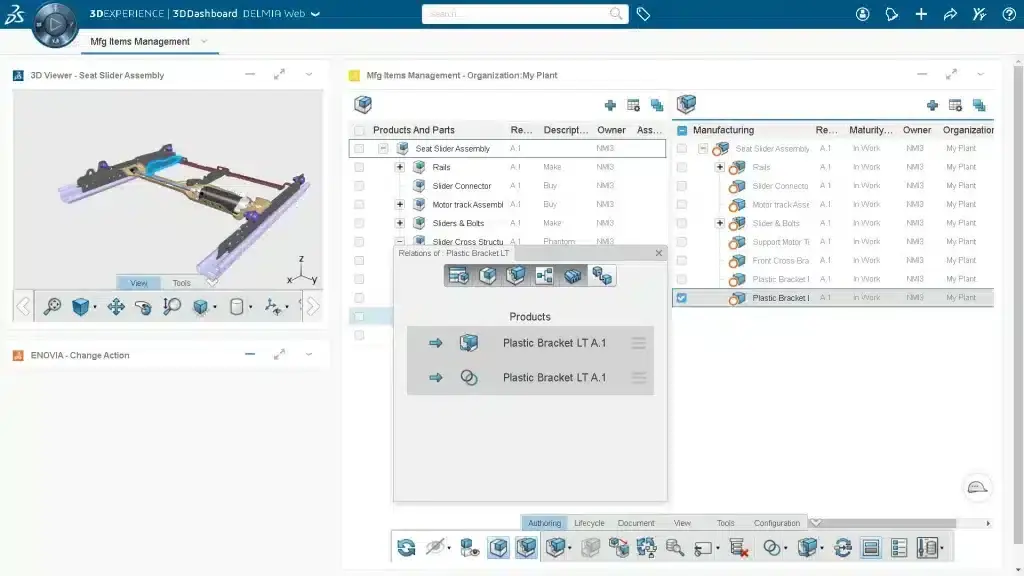

Requisito : necesitas el rolIngeniero de elementos de fabricación ( MFN-OC )», así como el rol » Ingeniero de lanzamiento de productos (XEN-OC)», que no se incluyen por defecto con SOLIDWORKS o CATIA.

El rol MFN te permite :

• Crea la mBOM a partir de la eBOM.

• Garantizar la continuidad digital en CAD / eBOM / mBOM

• Definir conjuntos y kits para la fabricación
• Gestión de revisiones y vencimientos

¿Quieres hablar de tus necesidades?

Conclusión

La gestión de la lista de materiales en 3DEXPERIENCE permite una transición fluida entre el diseño y la fabricación. Elegir 3DEXPERIENCE significa garantizar la continuidad digital entre SOLIDWORKS o CATIA, con la lista de materiales.

Elimina los archivos de Excel en los que introduces la información manualmente: ¡es demasiado propenso a errores!
