2. Zeichnen - Wechsel der Projektionsnorm in SOLIDWORKS

Einführung

Wird Ihr Raum beim Zeichnen nicht in der richtigen Richtung projiziert? Dann ist Ihre Projektionsnorm wahrscheinlich nicht die richtige. In diesem Artikel erfahren Sie, wie Sie von der US-Ansicht auf die EU-Ansicht umstellen können.

Ändern des Projektionsmodus

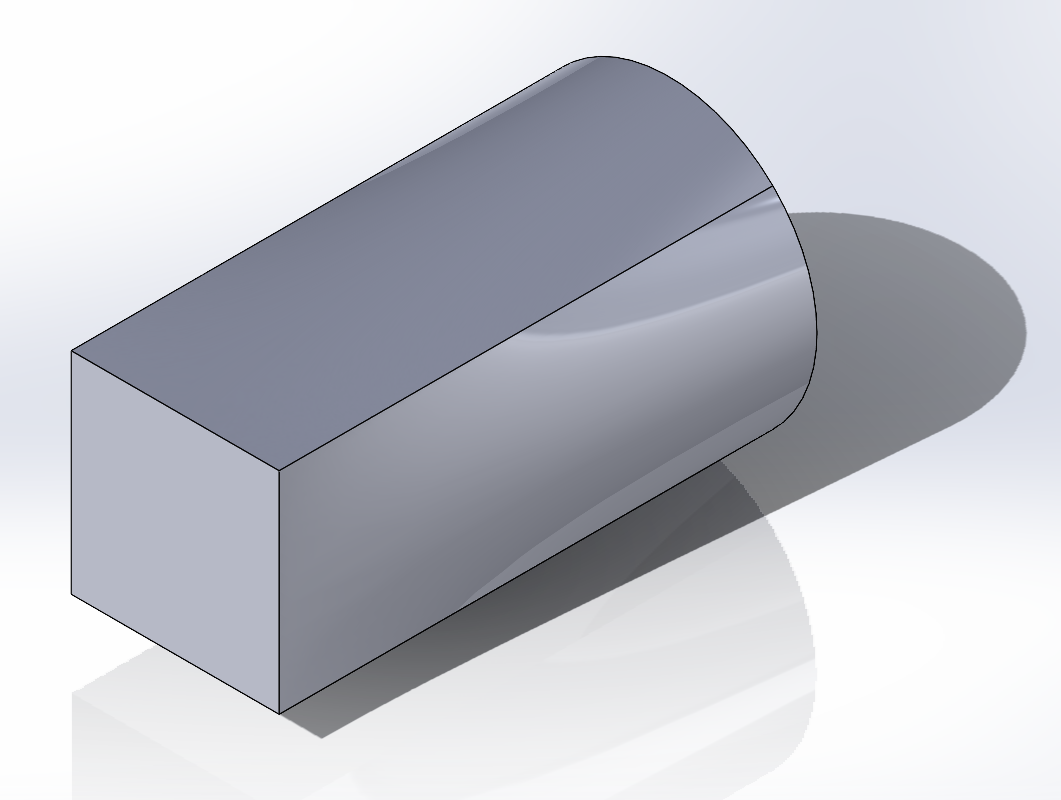

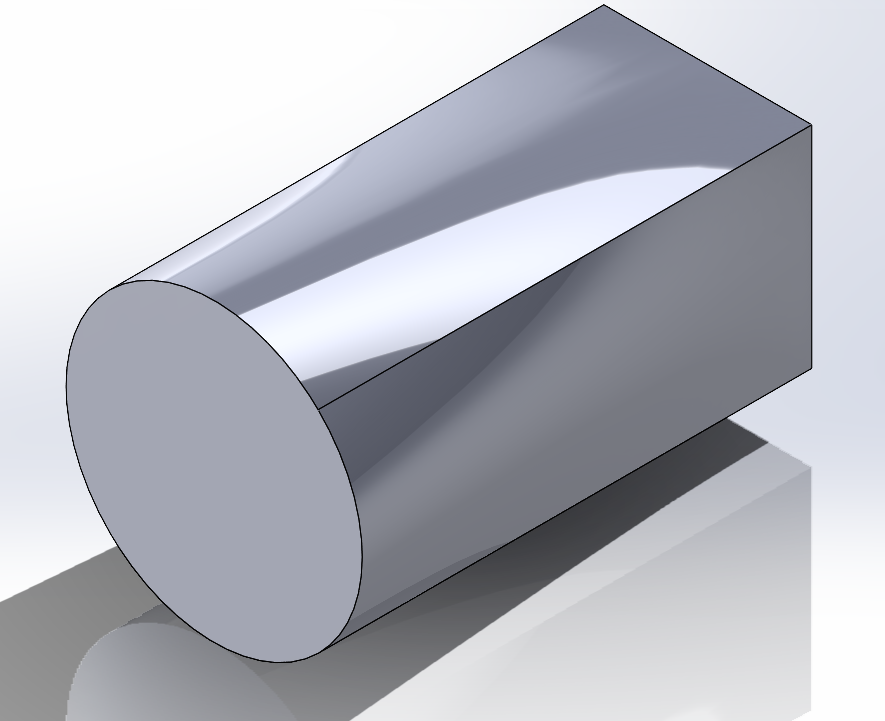

Standardmäßig ist das von SOLIDWORKS verwendete Zeichnungsmodell der Projektionsmodus für amerikanische Ansichten. Am Ende dieser Schritte werden wir unsere Zeichnung auf den europäischen Projektionsmodus eingestellt haben. Wir werden dieses Teil mit einem kreisförmigen und einem rechteckigen Ende verwenden, um die Änderung zu veranschaulichen.

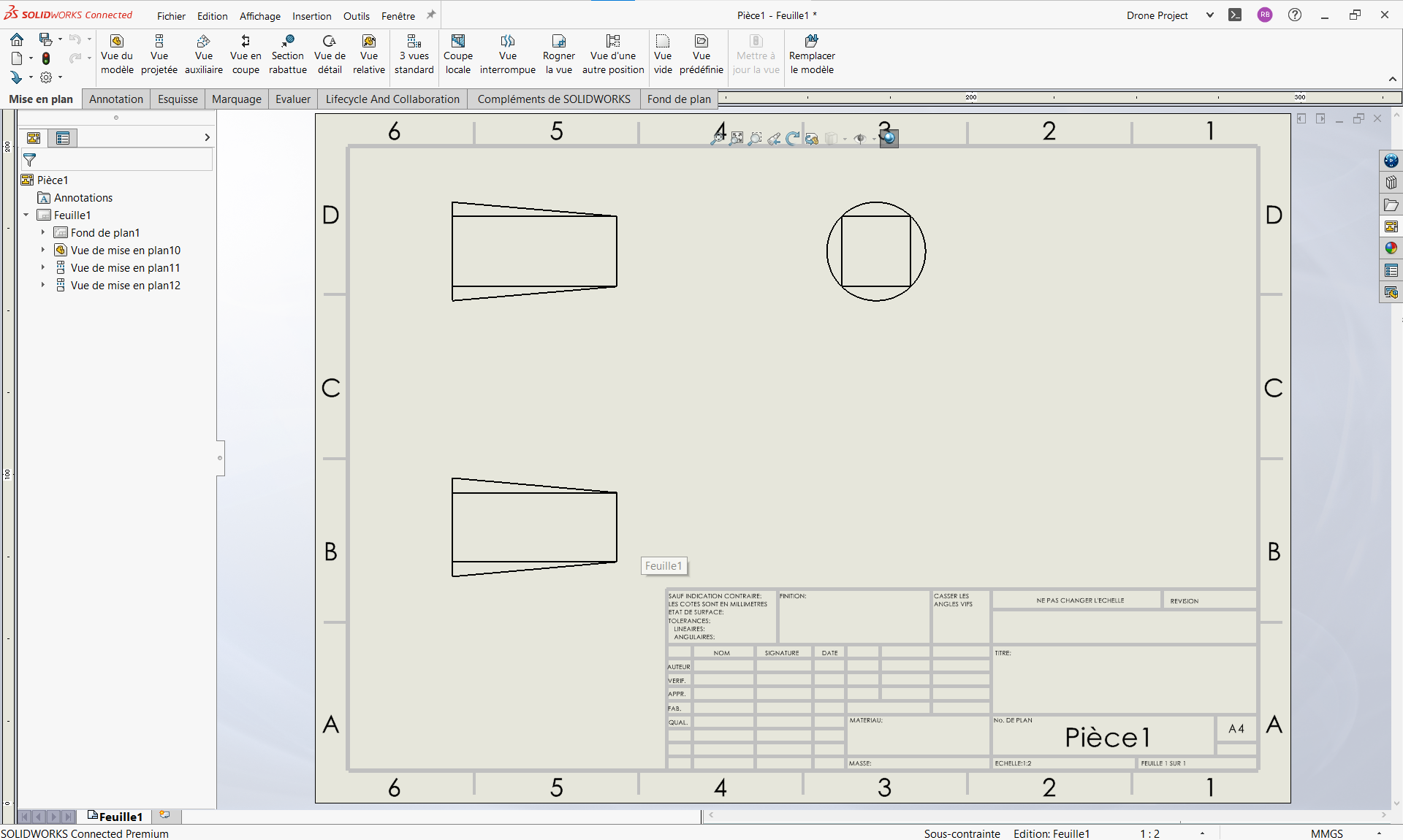

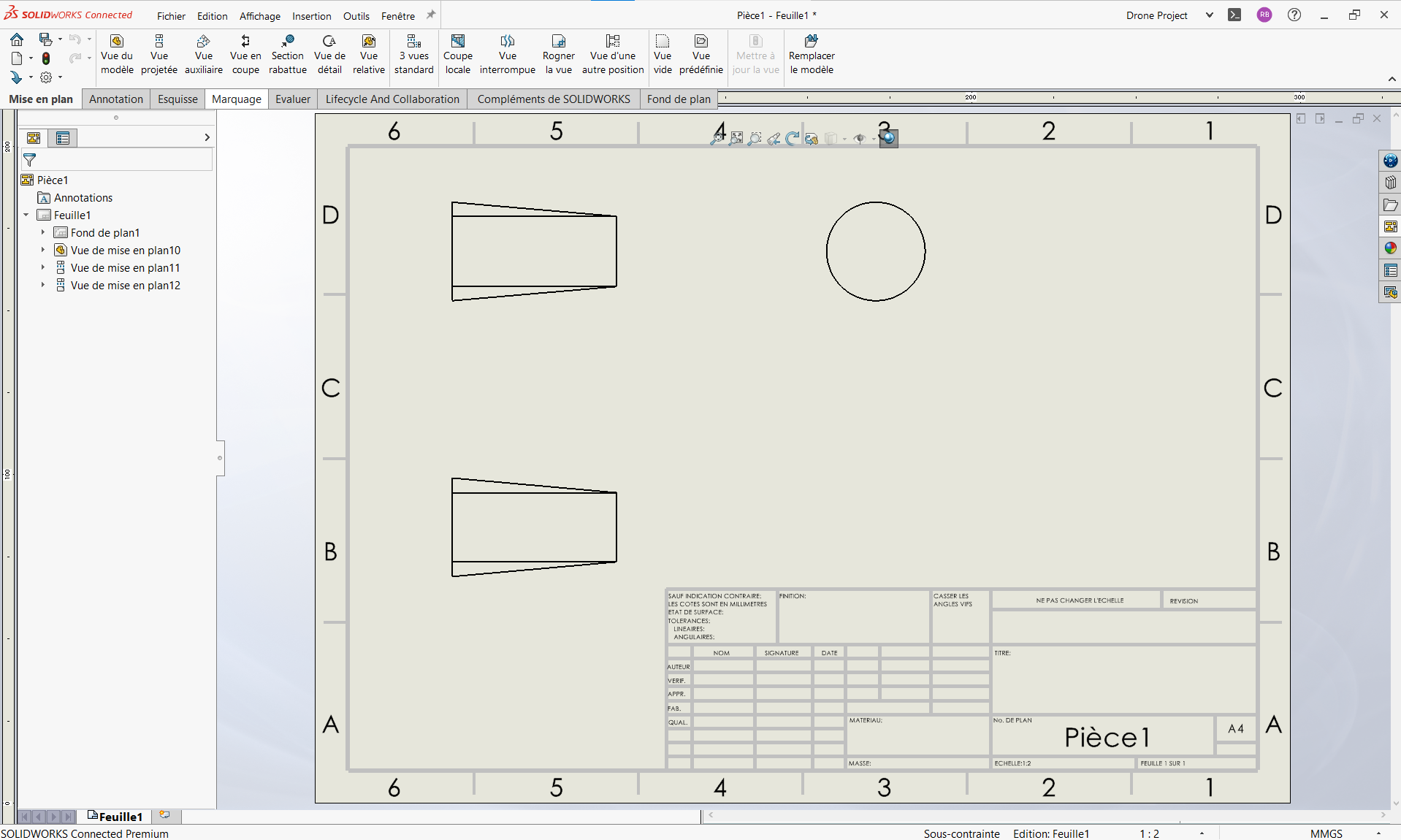

Nach dem Erstellen der Zeichnung und dem Projizieren des Teils erhalten Sie folgendes Ergebnis :

Um den Projektionsmodus zu ändern :

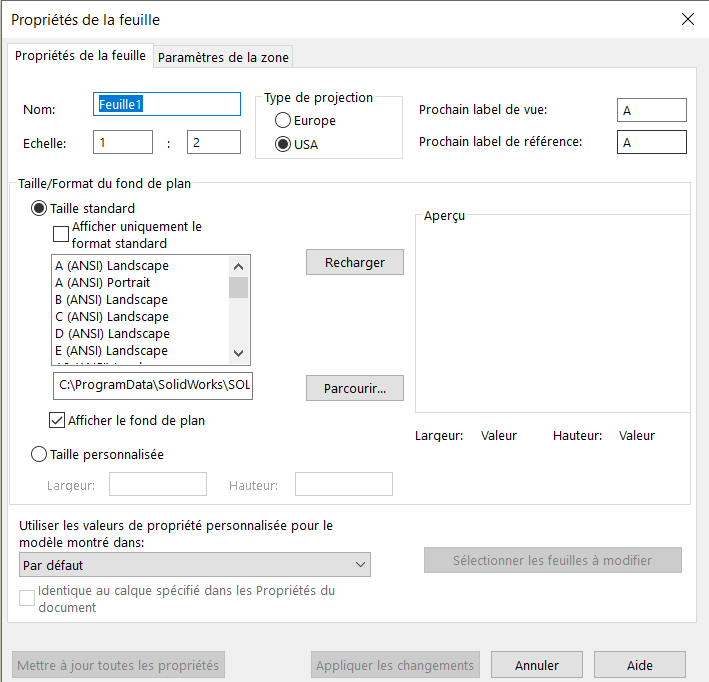

1. Klicken Sie im Register Features Manager (links) mit der rechten Maustaste auf"Blatt 1″." und wählen Sie dann "Eigenschaften". Das folgende Fenster wird angezeigt:

2. Wählen Sie dann oben im Fenster im Kasten"Projektionstyp" Europa und klicken Sie auf"Änderungen übernehmen".

Dies führt zu folgendem Ergebnis:

Als Vorlage speichern

Damit die Änderung des Projektionsmodus für alle zukünftigen Zeichnungen berücksichtigt wird, können Sie unsere Zeichnung als Vorlage lokal oder auf 3DEXPERIENCE speichern.

I. Registrierung auf 3DEXPERIENCE

Wenn Sie Ihr Modell auf 3DEXPERIENCE registrieren, können Sie es allen Nutzern der Plattform einfach und sicher zur Verfügung stellen.

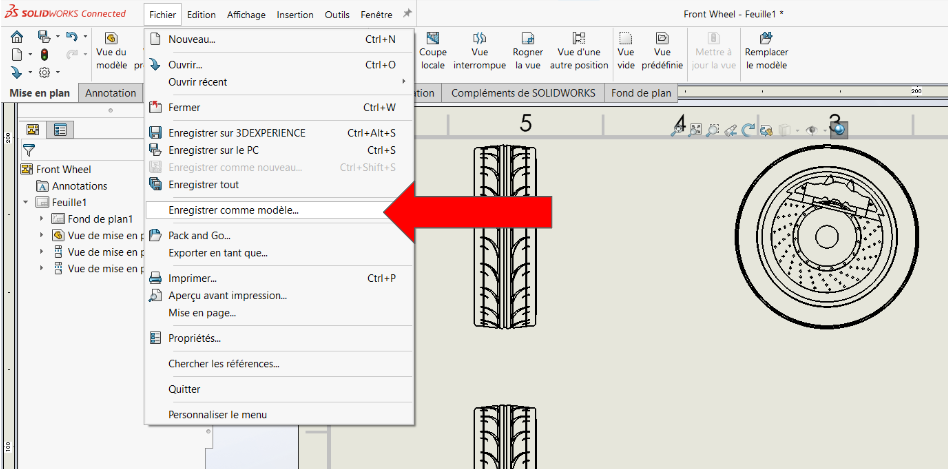

1. Klicken Sie zunächst auf"Datei" und wählen Sie dann"Als Vorlage speichern".

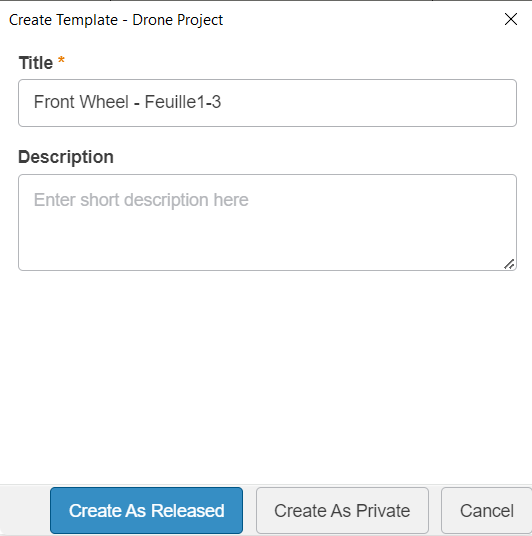

Das folgende Fenster wird geöffnet:

Nachdem Sie einen Namen und möglicherweise eine Beschreibung für das Modell gewählt haben, können Sie es auf dem Common Space (Server) der 3DEXPERIENCE Plattform in zwei Reifegraden speichern:

• Released (Verteilt)
• Private (Privat)

2. Lokale Aufnahme

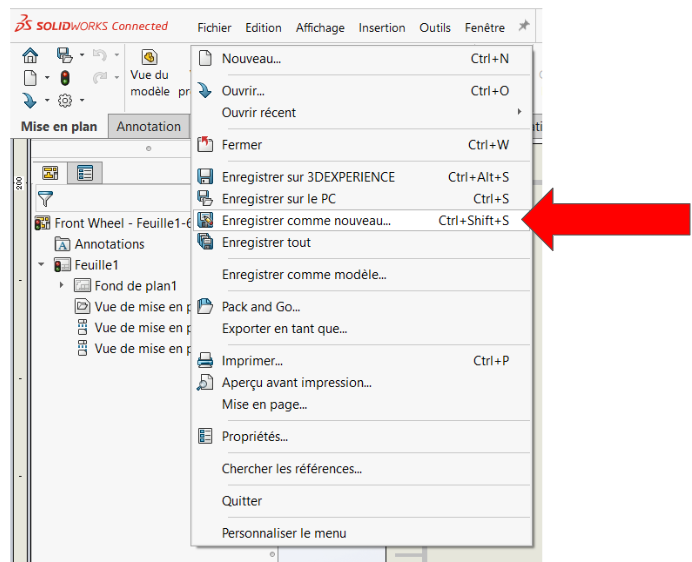

 1. Zunächst klicken Sie auf"Datei" und wählen"Als neu speichern".

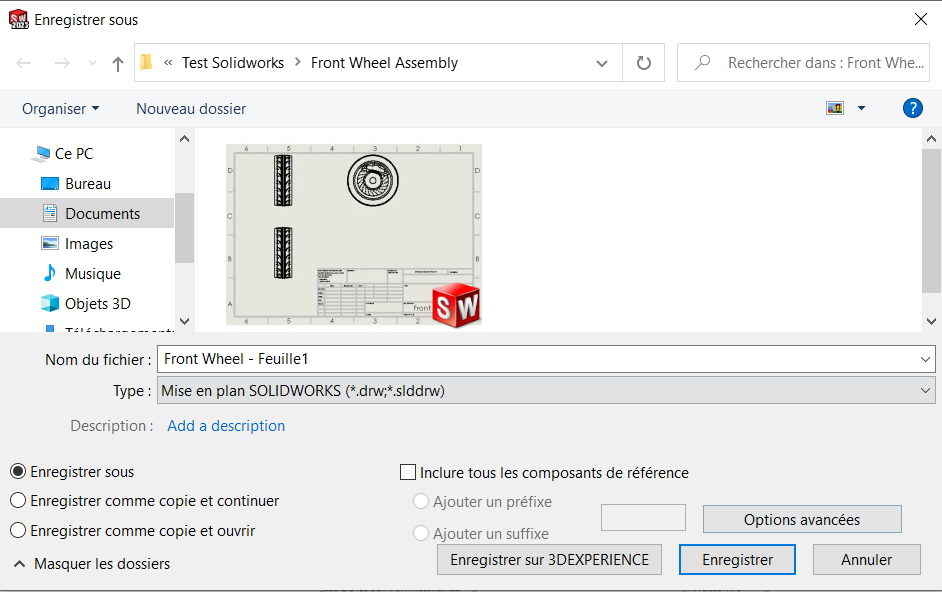

Das folgende Fenster öffnet sich und Sie können wählen, wo Sie Ihr Modell speichern möchten:

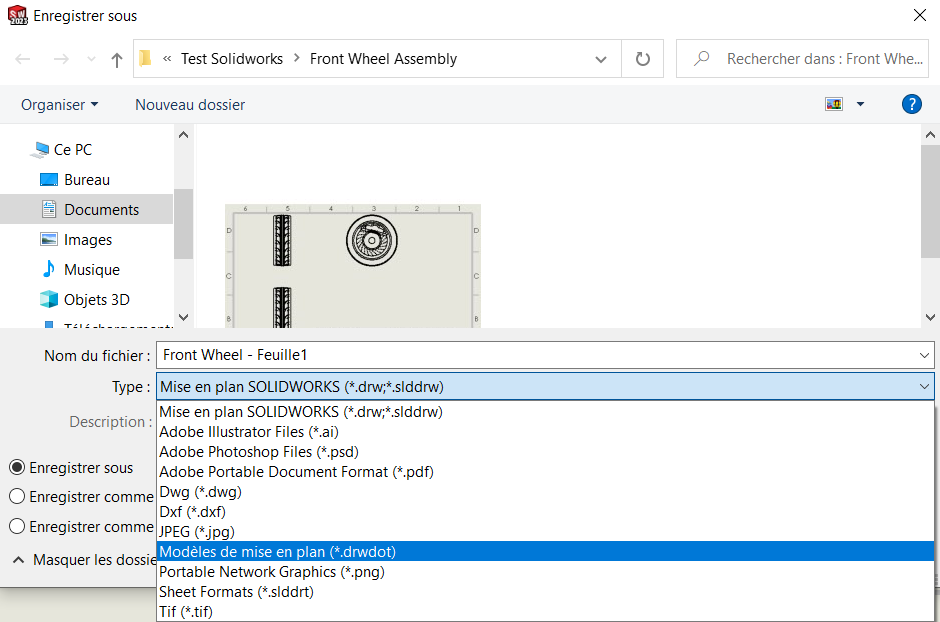

2. Klicken Sie auf"Typ" und wählen Sie dann das Format"Zeichenvorlagen (*.drwdot)".

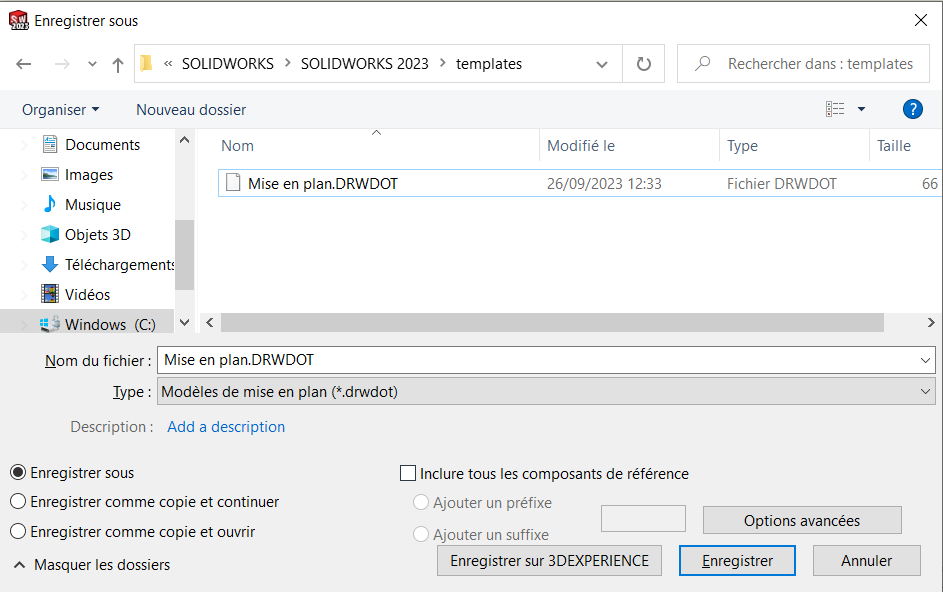

Das Basismodell wird im Fenster angezeigt:

3. Klicken Sie auf"Zeichnung.DRWDOT" und dann auf"Speichern".

Jedes Mal, wenn Sie eine neue Zeichnung erstellen, wird diese automatisch auf der Vorlage basieren, die Sie gerade erstellt haben. Das bedeutet, dass Sie die Projektionseinstellungen nicht mehr manuell für jede einzelne Zeichnung ändern müssen. Dieser vereinfachte Prozess spart Ihnen Zeit und sorgt dafür, dass alle Ihre Zeichnungen konsistent sind.
