Problem :
In SOLIDWORKS können manchmal durchgezogene Linien anstelle von gepunkteten Linien in Zeichnungen erscheinen, was die Zeichnung schwer lesbar macht und zu Produktionsfehlern führen kann.
Ursache:
Prüfen Sie, ob die Zeichnungsdatei richtig konfiguriert ist: Öffnen Sie das Dokument und gehen Sie zu Option > Dokumenteigenschaften > Linienstil

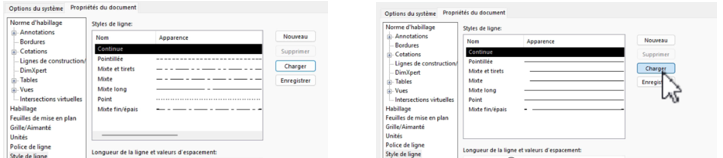

was wir haben sollten vs was wir wirklich haben
Auflösung: Linienstil ändern
Am besten ersetzen Sie die Datei mit den Einstellungen für die Linienstile.
- Laden Sie diese standardmäßige und funktionale .sldlin-Eigenschaftsdatei herunter.

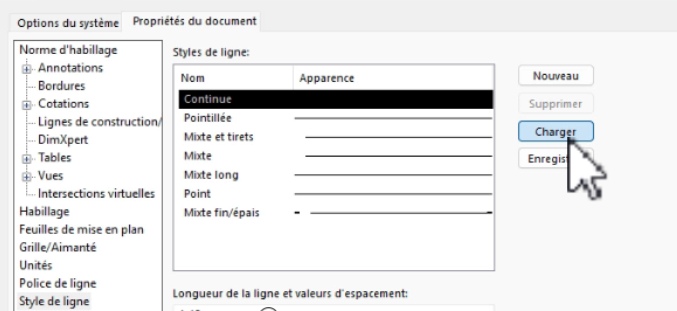

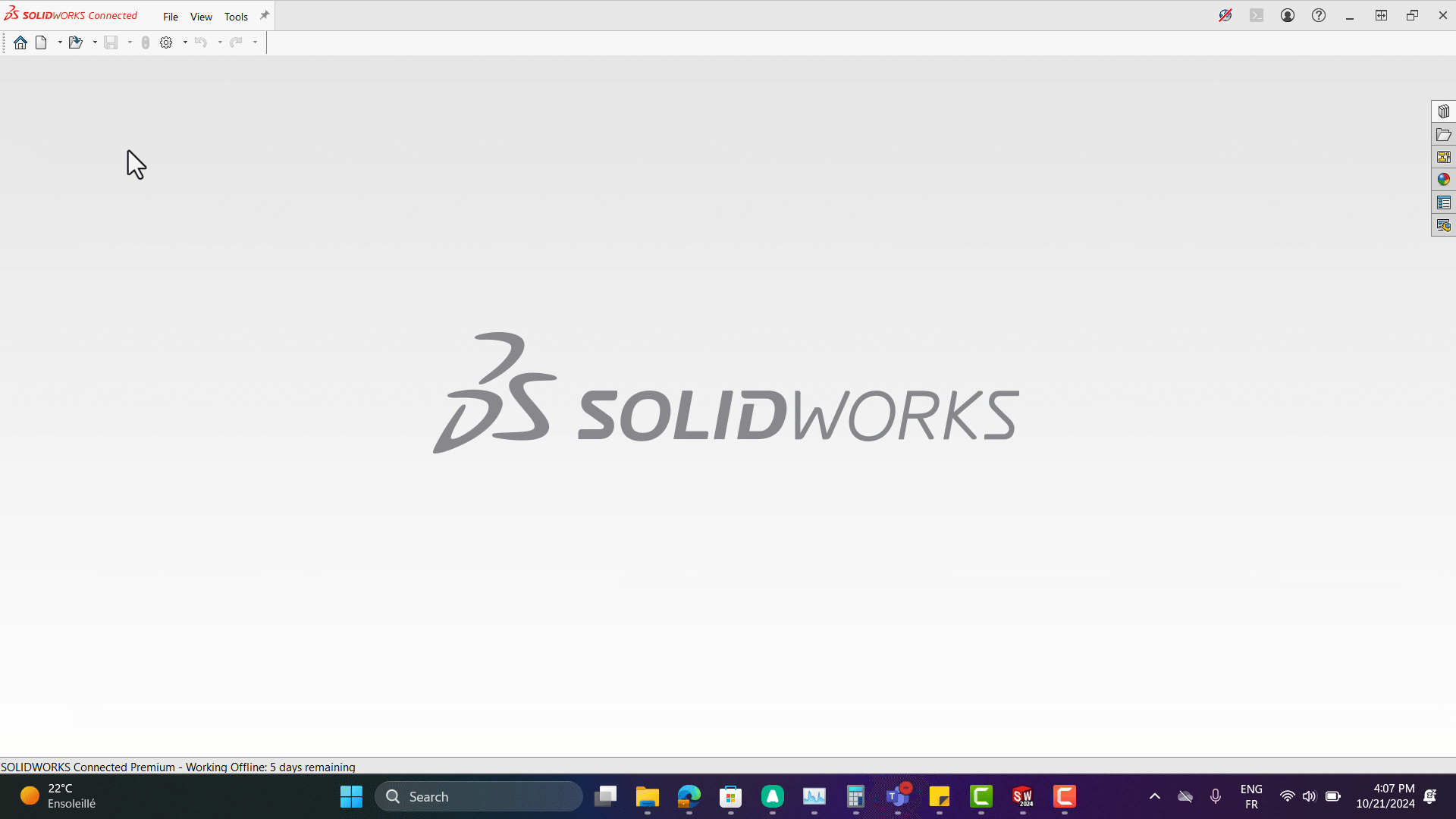

- Um eine korrekte Datei wieder einzufügen, gehen Sie auf Extras > Dokumenteigenschaften > Linienstil > laden
- Wählen Sie den Pfad der Datei, die Sie gerade heruntergeladen haben.
- Markieren Sie alle Zeilen, indem Sie auf die Taste "Strg" auf Ihrer Tastatur klicken.
- Klicken Sie auf ok
Tipps

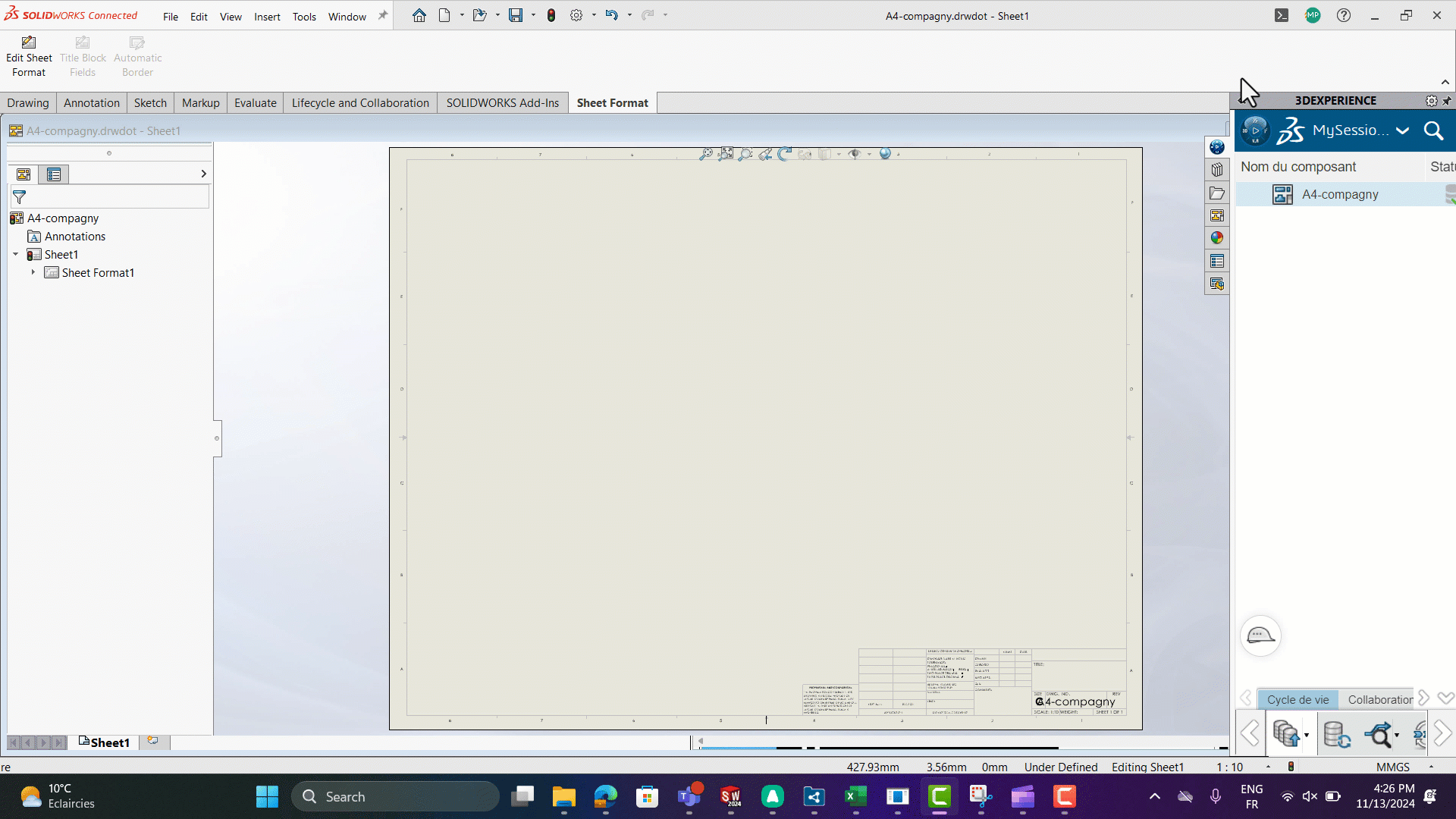

Um sicherzugehen, dass Sie den richtigen Linienstil für Ihre nächsten Zeichnungen haben, können Sie die Vorlage speichern:
Gehen Sie zu Datei > Als Vorlage speichern.
Weitere Informationen finden Sie im Artikel Vorlagen erstellen und freigeben.
