Einführung
Zunächst einmal sollten wir uns über die Definition eines externen Verweises einigen.
Definition: Externe Referenzen werden erzeugt, wenn ein Teil direkt in einer Baugruppe konstruiert wird. Wenn Sie die vorhandene Geometrie eines anderen Teils verwenden, um bei der Erstellung eines neuen Teils zu helfen, wird eine externe Referenz erzeugt. Wenn sich also das referenzierte Element ändert, ändert sich auch die Referenz, die davon abhängt.
Die Verwendung externer Referenzen ist eine nützliche Praxis, wenn der Entwurf stark verändert werden soll. Dies gilt insbesondere für einen Vorentwurf.
Achtung: In einem späteren Stadium des Entwurfs (endgültiger Entwurf, Produktion) müssen die externen Referenzen entfernt oder zerbrochen werden.
I - Eine Praxis… nicht so praktisch!
Die Verwendung externer Referenzen scheint zwar einfach zu sein, führt aber zu zahlreichen Komplikationen, auf die man gerne verzichten würde.
1. Vergessen Sie die Herstellung
Wie eingangs erwähnt, hängt die Geometrie der externen Referenzen von der Geometrie anderer Teile ab. Es gibt also keine Bemaßung im eigentlichen Sinne, keine Toleranzen oder ähnliches… es wäre kompliziert, mit der Herstellung solcher Teile zu beginnen!
2. Endlose Rechenzeiten
Jede Änderung, die am Originalteil vorgenommen wird, führt zu einer Aktualisierung der externen Referenzen, die davon abhängen. Wenn die betroffene Baugruppe sehr groß ist, kann dies zu langen Berechnungszeiten führen.
Das Risiko langer Ladezeiten bei der Rekonstruktion, Öffnung oder Registrierung von Dokumenten wird durch das Vorhandensein externer Referenzen erhöht.
Achtung: Sie verschwenden nicht nur Zeit, sondern riskieren auch, dass SOLIDWORKS abstürzt und Sie einen Teil Ihrer Arbeit verlieren.
3. Verlorene oder beschädigte Referenzen
Das Verschieben, Umbenennen oder Löschen einer Datei kann zu verlorenen externen Referenzen führen.
Zur Veranschaulichung stellen wir uns vor, dass wir Teil 1 in Baugruppe A erstellen und es in Baugruppe B verwenden möchten. Teil 1 hängt von Baugruppe A ab, die in Baugruppe B nicht vorhanden ist. Dies erzeugt eine unverbundene externe Referenz in Baugruppe B, was zu einem Verlust der Referenz führt.
Infolgedessen wird die Software "ins Leere laufen", während Sie versuchen, die fehlenden Referenzen zu finden. Das ist Rechenzeit für nichts!
Auch hier verlieren Sie viel Zeit und riskieren, dass alles abstürzt.
4. Der Teufelskreis
Wenn Sie anfangen, mit externen Referenzen zu arbeiten, kann es schnell passieren, dass Sie viele Referenzen haben und vor allem, dass Sie sie alle voneinander abhängig machen. Dies kann zu zyklischen Referenzen führen. SOLIDWORKS kann dann Fehlermeldungen anzeigen oder abstürzen.
Achtung: Je mehr externe Verweise es gibt, desto größer sind die Problemquellen.
5. Zeitbombe
Zu Beginn des Projekts sind die externen Verweise weniger zahlreich, die Links gehen nicht verloren - alles funktioniert.
Nach einigen Wochen oder Monaten kann dies weniger gut gehandhabt werden: verlorene, gebrochene, zyklische Referenzen…. Ihre Baugruppe ist sehr langsam, es gibt ein Problem.
Außer, dass Sie sich dem Ende des Projekts nähern, Sie unter Zeitdruck stehen und die Quelle des Problems finden müssen. Aber Sie haben überall externe Referenzen: Skizzen, Funktionen…. Es ist fast unmöglich, diese alle zu entfernen.
Bei CAD ist die Entwurfsabsicht sehr wichtig. Die Arbeit, die Sie in den ersten Tagen leisten, kann Probleme vermeiden, die erst nach Monaten auftreten.
Zusammenfassend lässt sich sagen, dass die Verwendung externer Referenzen zu einem Schneeballeffekt bei Designproblemen führt.
II - Befolgen Sie die richtigen Reflexe
Die Verwendung externer Referenzen sollte eine gut durchdachte Entwurfsabsicht sein.
Es wird dringend empfohlen, ohne sie zu arbeiten, um einen robusten Entwurf zu gewährleisten. Wenn es jedoch notwendig ist, mit dem Entwurf zu arbeiten, ist es besser, wenn Sie lernen, wie Sie dies richtig tun.
1. Arbeiten ohne externe Referenzen
Die Arbeit ohne externe Referenzen ist von Vorteil, da sie einen autonomeren Entwurf ermöglicht und das Risiko von Komplikationen bei der Bearbeitung von Dateien minimiert. Es gibt auch eine Option, um die Verwendung solcher Referenzen zu verhindern, was eine effektive Möglichkeit darstellt, deren Verwendung durch die Designer zu verhindern.
In SOLIDWORKS gehen Sie einfach zu den Optionen und deaktivieren das Kontrollkästchen, das die Erstellung von externen Referenzen erlaubt.
2. Arbeiten mit externen Referenzen
2.1. Behalten Sie Ihre externen Referenzen im Auge
Externe Referenzen sind wie Kinder; man muss auf sie aufpassen! Sie müssen immer wissen, wo sie sich befinden und von welchen Elementen sie abhängen. Auf diese Weise können Sie Mehrfachverknüpfungen und andere Unannehmlichkeiten, die im vorherigen Abschnitt beschrieben wurden, vermeiden.

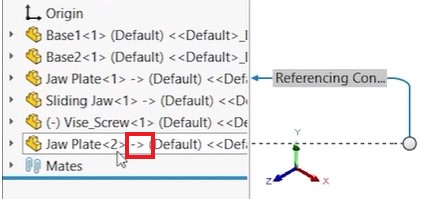

Externe Verweise können im Entwurfsbaum angezeigt werden; ein kleiner Pfeil, der an den Namen eines Elements angefügt ist, zeigt an, dass es sich um einen externen Verweis handelt. Diese Pfeile geben einen Hinweis auf den "Status":
- - >: Verweis "im Kontext", funktioniert korrekt
- ->?: Verweis "aus dem Zusammenhang gerissen", Problem beim Laden der Datei
- - >*: Referenz gesperrt, nicht bearbeitbar
- - >X: gebrochene Referenz
Wenn Sie mit der Maus über einen externen Verweis fahren, wird ein Link gezeichnet, der zeigt, mit welchem Raum er verbunden ist.

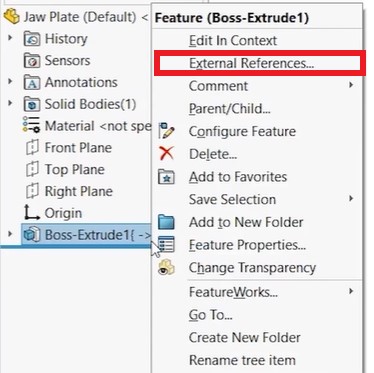

Externe Referenzen sind auch zugänglich, indem Sie mit der rechten Maustaste auf ein Element klicken und dann"Externe Referenzen" wählen.
2.2. Sperren Sie Ihre externen Referenzen
Wenn die Modellierung abgeschlossen ist, ist es hilfreich, sie zu sperren.
Tipp: Das Sperren von externen Referenzen reduziert die Ladezeiten bei der Rekonstruktion von Baugruppen.
Wenn eine Baugruppe gesperrt ist, bedeutet dies, dass die externen Referenzen nicht aktualisiert werden. Um die Baugruppe zu aktualisieren, müssen Sie die Sperre auf heben und die Baugruppe neu aufbauen.
Um externe Verweise zu sperren, verwenden Sie den oben beschriebenen Befehl"Externe Verweise".

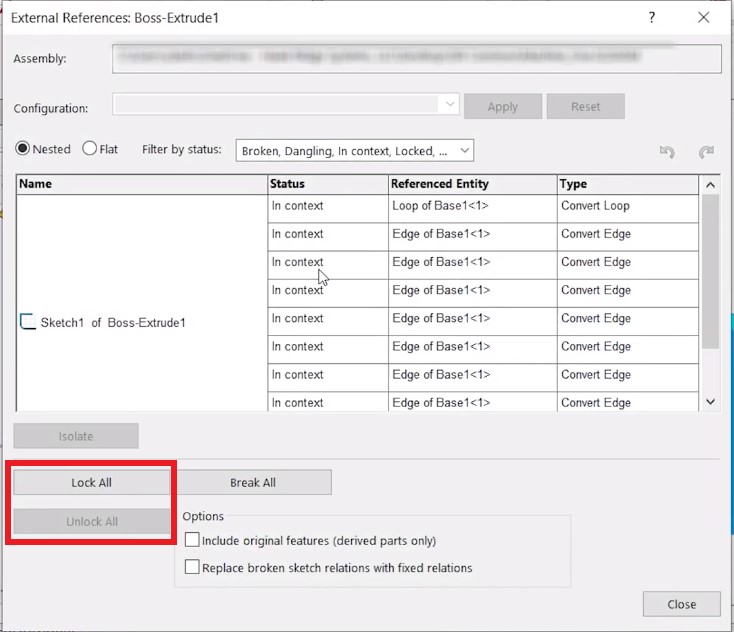

Es öffnet das folgende Dialogfenster:
Sie können Ihre externen Referenzen jederzeit entsperren.
2.3. Wissen, wie man mit einem Skelett arbeitet
Eine gängige Praxis des Designs mit externen Referenzen ist die Verwendung eines Skeletts als Basis.
Das Skelett ist ein Teil, das kein 3D enthält, sondern nur Skizzen. Die Teile der Baugruppe beziehen sich auf dieses Skelett, um platziert zu werden.
Beachten Sie, dass Sie diesen nur zur Positionierung Ihrer Teile verwenden sollten, nicht um sie zu dimensionieren .
Schlussfolgerung
Externe Referenzen sind mit Vorsicht zu genießen und sollten nur im Vorentwurf verwendet werden. Ein Entwurf, der keine externen Referenzen verwendet, ist viel robuster und vermeidet viele Probleme, die Sie viel Zeit kosten könnten.
Weiterführende Informationen
Hier finden Sie einige zusätzliche Seiten über externe Referenzen.
